自台质量保证系统的组成及常见故障处理

方向丽 李琍

(国家新闻出版广电总局725台)

摘要:本文对自台质量保证系统的组成进行详细介绍，并对日常实际维护工作中出现的常见故障进行分析处理，以供兄弟台站之间相互交流学习。 关键词：质量保证 组成 常见故障1 前言自台质量保证系统是为各发射台发射机播出质量进行监测的设备，在及时发现发射机异态、减少发射机停/劣播时间，保证发射机以“三满”状态运行，提高自台发射机的播出质量上具有重要的意义。现我发射台站使用的自台质量保证系统在高频信号的接收方式上将原来的开路接收模式改为闭路接收模式，解决了高频场区下的高频相互干扰问题。在系统功能上增加高频信号处理设备以及测频处理器，解决了不能快速准确判断多播报警的问题，利用数据仓库技术，增加了发射机代播自动监测功能。现对自台质量保证系统进行介绍以及在日常维护中的常见故障进行汇总，以供相互交流学习。2 自台质量保证系统的组成自台质量保证系统主要由四部分组成，分别为数据采集终端设备、客户端设备、服务器设备和网络设备。组成结构图如图1：

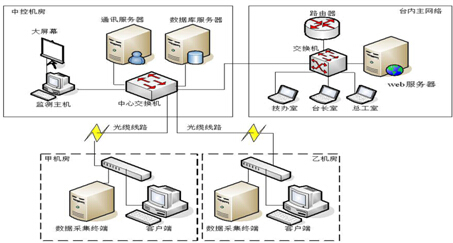

图1 组成结构图

发射机房的数据采集终端设备，实时采集发射机的工作频率、功率电平、调幅度、频率偏差、天线方向等指标数据，监测发射机的工作状态有无异常并及时报警，并把所有数据传给数据库以及接收客户端下达的任务。数据采集终端设备通过光纤收发器与中控（节传）机房的中心交换机连接，中心交换机连接控制通讯服务器、Web服务器和数据库服务器。通讯服务器负责接收数据采集终端、数据库、客户端、Web服务器的数据并向它们转发数据；数据库服务器负责存储数据库文件及事务日志文件；Web服务器上的Web应用软件，通过2M专线接入局域网，使上级机关可以直接远程监测和收听发射机的实时播出情况。中心交换机与中控（节传）机房控制桌上的实时监控工作站相连，并将电信号转为光信号后，经光纤收发器与发射机房控制桌上的实时监控工作站相连，共同组成一个自台质量指标监测专网。中心交换机通过路由器、防火墙、网络交换机等网络设备接入局域网，通过WEB发布的方式，实现台内各办公室网络终端及上级机关网络终端可以实时监测收听发射机的播出状态。3 发射机房数据采集终端的结构及工作原理自台质量保证系统出现故障率最高的环节在数据采集终端，因此本文对数据采集终端的设备进行详细介绍。数据采集终端的硬件设备包括交直流电源机箱、高频信号测频器、高频信号处理机箱、高频信号均衡器机箱、标频信号分配机箱、接收机箱以及数据采集终端服务器等。数据采集终端的信号采集方式有两种，一种是从短波发射机的平衡/不平衡频率转换器采集信号，一种是从天线出口处采集信号。如果是从发射机的平衡/不平衡频率转换器采集信号，则一部发射机对应一个接收机，如果是从天线出口处采集信号，则一幅天线对应一个接收机。我台使用从天线出口处采集信号的信号采集方式。各路天线经高频采集头采集后的高频信号，首先进入高频信号处理机箱经功分器分成两路高频信号,一路给高频信号处理板,为多播监测提供信号，另一路进入高频信号测频机箱，测频机箱包括电源模块、功分板和测频板。测频板主要功能是测量高频载波信号的频率值为系统测频提供数据，每块测频板最多可支持十路测频信号，如超过十路以上，需要二路测频板，每块板卡都有一个标频输入口和一个串口。功分板再把高频信号一分为二，一路为测频使用，另一路接入高频信号均衡器机箱,经过高频信号均衡器将此高频信号衰减成接收机线性范围内所需的高频信号大小,高频信号均衡器只支持16路天线监测，每一路衰减信号都有受一个6位的拨码开关控制，从上到下每位控制衰减量1dBm、2dBm、4dBm、8dBm、16dBm、32dBm，这样任意组合可以衰减信号64dBm。然后处理后的高频信号接入接收机的天线输入端，由TS-J06接收机对信号进行处理。数据采集终端服务器通过串口实现对接收机的控制，以及测量发射机的载波电平、调幅度、频率偏差、音频电平等指标数据。4 常见的故障汇总1.故障一：Web软件登陆访问时显示此网页无法打开或者“HTTP status500”的错误。检查质量保证系统Web服务器与各发射机房数据采集终端、数据库服务器、通讯服务器通讯是否正常,保证能够互相ping通。如果通讯异常，可检查在防火墙的配置文件中是否做相关访问配置，若无则根据防火墙的配置命令要求及局域网网络管理规范进行配置；如果网络正常，可以重新启动Web服务器的tomcat服务。在升级后的Web软件后不存在这种问题。2.故障二：某部发射机的播出柱状条彻底没有。查看该发射机的当前运行图对应时刻是否有播音任务。若当前运行图没有播音任务，则手动修改运行图添加播出任务，对应发射机的实时播出柱状条则正常显示；若当前运行图有对应播出任务，而发射机的柱状条不显示，则查看检修设置，看是否在检修设置中做过相关的检修调整，导致发射机该播出时段有任务不检测。3.故障三：发射机显示多播报警。发射机播音状态正常，通过别的监听渠道监听发射机播音也正常，但质量保证系统监控终端显示发射机多播报警，则检查该部发射机报警门限的设置,有可能是报警门限的数值设置过低造成的，报警门限的数值在临界值附近比较好。处理方法：当报警发生时需要查看是那副天线报警，例如E05机报警，报警使用509号天线，可以在数据采集终端服务器对应的文件目录下打开Recimfo.ini配置文件，找到Rec9，找到“DefautMuchZy=2，3，4MuchLimiteValue=600，LockFreqLimiteValue=750”的对应字符，将2，3，4依次改小，将600设为700，修改完成之后，保存并重新启动数据采集终端软件。其中2，3，4为接收机增益，750为报警门限。4.故障四：发射机显示功率停播报警。对该部发射机的功率进行校准，看状态指示能否恢复正常。一般情况下，新开的发射机工作频率在播出后都要进行功率校准，已经播出的工作频率平均一个月要进行一次功率校准。如果校准的过程中提示数据库连接错误，重新启动client.exe软件后再校准功率。若还不行，查看数据采集终端的数据显示是否有异常，检查数据采集终端能否采集到信号，测试信号是否进入质量保证系统，能采集到信号，什么都正常，但在客户端还是不行，而且界面打开一半，这种情况需要重启数据采集终端程序，不进行客户端的校准功率操作即可。5.故障五：发射机柱状条只显示一点，刚冒头。查看当前运行图与实际运行图相符，发射机播音也正常，在故障报警提示里显示“rec串口错误”。检查数据采集终端服务器的设备管理器，发现在“鼠标和其他指针设备”扩展项里有多个鼠标设备，只留下ps2的鼠标，将多余的鼠标删除掉即可，删除掉之后需要将数据采集终端的程序重新启动一下。数据采集终端服务器在重新启动后会出现这种鼠标增加的情况。6.故障六：登陆Web服务器后，能看到播音柱形条，但无法监听发射机的播音。在Web服务器上，检查音频转发服务/多播服务（MuchBroadCastServer.exe）该项服务是否启动，以及音频转发服务内的配置文件是否正确。在Web服务器上需要安装音频插件，同时要求安装默认的播放器为Micorosoft Media Player播放器。5 结束语以上是自己在实际维护工作中的经验总结，通过定期对自台设备维护和兄弟发射台站的故障进行汇总，不仅对整个质量保证系统的软硬件组成有了详细的了解，并且更进一步地熟悉了工作流程和具体内容，增强了自身的维护水平和技能，以便更好地做好今后的维护工作。 作者简介： 第一作者：方向丽 联系电话：0354-7559988手机：15035614420 E-mail：725fxl@163.com 编辑：中国新闻技术工作者联合会
