北京电视台体育高清制播网技术亮点
孙海峰 李勇 尹航
（北京电视台）
【摘要】 北京电视台高清体育网于2013年开始设计工作，就生产网而言，我台已经成功建设使用了很多网，但是各网千篇一律，没有什么突出特点。因此我们在设计高清体育网时，要充分体现体育节目自身特点，明显区别于其它生产网。要求制播网满足每年的体育盛事的报道需求，并引入新媒体技术，作为全台媒资利用率最高，存储需求量最大的生产网要有个性化设计。本文从上述方面对高清体育网的技术设计亮点做了详细描述。【关键词】 内外场协同 生产资料库 高低码异步入库 手机爆料 远程编辑- 1. 序言

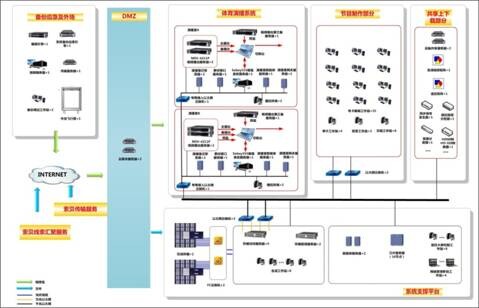

图1 系统拓扑图
体育高清网不是简单的由标清升级为高清，而是在原来标清网的基础上进行了改造创新，完善了制作网功能，主要包括以下几点：1) 体育外场系统的应用：将内外场协同工作方式引入到大型赛事的报道中，实现台内
生产网和外场系统节目与素材的共享；
2) 新媒体业务：通过互联网，电信网扩展体育网业务。将生产网内部分应用扩大到办
公网甚至互联网范围内，让节目素材来源更加丰富、更加灵活。
3) 存储管理功能改善：构建体育制作库、资料库和二级库多级管理。
4) 媒资业务功能改善：在生产网内集成台媒资中心编目和检索查询功能，提高台中心
媒资使用效率，创新高低码异步入库设计，扩展素材归档和回调的新方式。
2. 体育外场系统的应用
2.1 引入内外场协同工作方式
以往在外地搭建系统转播大型综合赛事时，需要提前将需要的片头、片花、广告和节目
素材准备齐全带到前方，需要传回台内的素材只能采用卫星传送的方式传回。而将内外场协同工作引入外场系统彻底改变了传统的工作方式，其工作方式按照功能由浅入深，主要有如下三种：
1) 需要什么就让对方送什么。即台内生产网可以推送成品节目或素材至外场系统、外场也可以推送成品节目或素材至台内生产网，系统需要分别在前后方配备传输服务器来完成相应的推送工作。这种工作方式只能被动的接受对方素材。2) 需要什么就去对方拿什么。即台内可以浏览外场低码发布区挑选后抓取对应高码素材、外场也可以浏览台内低码发布区抓取对应高码素材。这不同于第一种推送素材的方式，是一种更为主动的抓取素材的方式。除传输服务器外，还需要配置流媒体服务器来实现前后方低码素材浏览；3) 对方素材就是我的素材。无论台内生产网还是外场都可以直接浏览编辑彼此的低码素材，并根据编辑结果自动迁移相应高码完成播出环节，实现了远程交互编辑和共享编辑结果。这是内外场协同工作方式中最理想的一种方式。这要求前后方制作系统需要提供相应的低码发布区。内外场协同工作的方式在2013年沈阳全运会转播中得到了很好的应用。通过租用150Mb
带宽专线来实现。前后方交互使用素材占用空间约15T，充分发挥了前后方素材共享的特点。这种工作方式得到了编辑记者们的一致好评。
2.2 外场系统的功能还可以在互联网和手机平台上扩展。
1）通过互联网平台将节目及时从比赛场馆传回外场系统，实现远程移动编辑。在大型
体育转播中，记者们经常奔波于各赛场，通过移动非编进行现场编辑。在外场系统中增加FTP服务，使我们记者能够及时通过互联网将节目从比赛现场传回外场系统完成后续流程；
2） 通过手机，让更多的热心观众将节目线索、图片、视音频发送到外场系统，丰富节
目手段与来源。要实现这个功能，需要在系统中增加多媒体接口服务器，来实现多媒体终端和外场系统的互联互通。
2.2 通过租用“专线”来实现内外场协同工作方式。
外场系统实现内外场协同工作的方式为两类，一类是基于公网的传输，一类是基于专网的传输。基于公网传输成本低，但是带宽较低且网络环境变化大，网络安全性差，适用于小型节目内外场传输。基于专网传输网络带宽高，安全性好，适用于大型赛事类节目，缺点是成本较高。相较而言，专线传输具有安全性高，带宽独享等特点。在逻辑上，外场系统与台内网达到同一局域网的效果，因而在杀毒防护上，要保证和台里保持一样的安全级别，对于外部数据的导入要严格按照台里杀毒防护的要求严格执行。2.3 外场系统架构以及工作流程如下：
1）通过MSV555收录通道将收录素材边收边迁至制作域，或先将素材收录至
MSV555本地经整理后迁移至制作域；

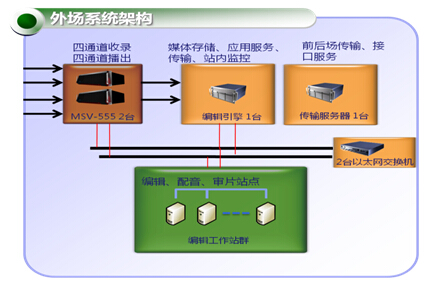

2） 通过精编站点上载节目素材；3） 前场独立制播时，通过编辑站点编辑配音，完成审片流程，并通过高码站点本地合成成品节目发送至MSV555备播；4） 通过前后场协同工作方式，实现台内外素材混编，共享编辑结果，并迁移相应高码进行深度编辑，实现播出。图2 外场系统架构
2.4 体育外场系统规模虽小，但功能齐全，具有以下特点：
1) 结构简单、使用便捷。核心设备采用飞行箱装载，可在指定地点快速部署；
2) 配备5个台式精编和10台笔记本精编，满足体育大型运动会和一般栏目制播要求；
3) 具有长时间播出能力，单日播出时长不低于12小时，具备主备播出功能；
4) 外场系统支持和台内生产网的远程交互编辑，实现前后方素材、节目的共享；
5) 可以更加灵活地支持第三方软件的使用；
6) 快速的演播室播出方式。对于紧急节目，可以在播控上直接编辑播出单,甚至可以
通过播控在制作域上直接拖拽节目用于紧急播出,简化了流程，提高了效率；
7) 日常工作中，外场系统可以作为体育高清制播网的补充。外场系统生产流程和应用软件与体育高清网没有差别。外场站点可以随时方便地部署入生产网。编辑记者如果使用外场系统做节目，也不用重新培训，可以直接工作。 3. 新媒体业务的扩展依托在高安全区建立统一的综合性业务支撑平台，通过互联网，电信网扩展体育网业务。将生产网部分应用扩大到办公网甚至互联网范围，并支持引入多种互联网应用，让节目素材来源更加多样。主要体现在以下几个方面：
3.1 多种报料手段：
基于手机和互联网平台，提供多种新闻线索报料方式，即报料人可以用手机进行报料，
也可以用电脑在特定的网页进行报料，同时提供线索整理、发布、检索等服务，方便用户查询有价值的信息。所有被挑选的线索和素材可以经过高安全区按照文件类型导入生产网内使用，实现与台内文稿系统联动。具备灵活的用户信息设置，可以根据用户制定线索订阅，提供个性化服务。提供线索的人员可以是专业记者、也可以是广大受众，丰富了素材线索的来源。
3.2 远程文稿系统：
该系统是对文稿功能的外延扩展，用户可以通过办公网访问生产网内文稿系统，支持对文稿和串联单信息的增、删、改、查，并可以将外网文本直接拷入生产网文稿系统，从而在统一的文稿界面下实现外网报题、外网写稿的功能。
3.3 远程编辑系统：

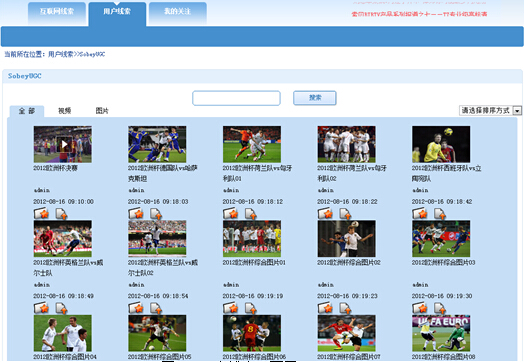

图3 用户线索页面展示
通过互联网浏览编辑生产网内低码素材，无需进行素材远程下载、拷贝等动作，客户端的所有编辑操作均被保存并将回传EDL信息与台内生产网共享，生产网将自动匹配对应高码素材，并完成生产网内二次编辑、合成、审查、发送备播等后续流程。外网用户认证和人员组织结构信息、部分权限信息与内网同步。
3.4 3G回传系统：
实现3G回传系统与生产网的接口。 3G回传系统使用3G背包。3G背包内置编码器和多张3G网卡，可以把前场发生的新闻事件在第一时间传送到台内，经3G回传服务端接收后生成文件或SDI信号输出。文件可以通过高安全区建立3G回传系统与生产网内接口，将整个业务生产流程贯穿起来。
4. 构建体育编辑库、资料库和二级库多级素材管理模式，完善存储管理功能。
由于体育节目动态调整频繁，素材空间占用多，需求变化大，管理成本高，因此在设计高
清网时，我们完善了部分管理功能，增加了资料库和二级库，交由编辑部门自行管理。
4.1体育高清网ML资源管理器按照业务功能划分为3个部分：制作库、资料库、二级库。1） 制作库,在线存储，与其它生产网无异，用于存储上载素材、收录素材、媒资回迁
素材等。素材文件夹可根据用户使用习惯进行配置。制作库素材以生命周期管理策略为主，辅助以人工管理。
2） 资料库，体育高清网特有的应用方式，最大的特点是扩展了素材归档的模式。在非编
站点就可以完成所有媒资归档的操作，强化了与台中心媒资的关联度，简化了生产网和台媒资中心跨系统的工作方式。原来归档，需要先经非编挑选归档素材，再登陆总编室媒资管理软件发送归档，最后在台媒资中心确认归档操作。而资料库的应用，让原来需要使用不同应用软件，在不同的地点完成的工作，集中在资料库就可以完成。所有进入体育网的素材先存在制作库，根据生命周期策略自动或手动保存到资料库，在此环节确定是否填写编目信息。体育资料库内素材按照生命周期策略自动或者手动送媒资中心归档。

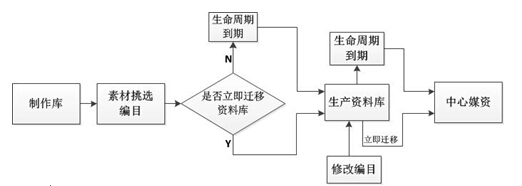

图4 媒资素材归档流程图
体育资料库还有如下特点：① 解决体育业务波峰时段存储空间不足的问题。当制作库空间紧张，可以将素材迁移到
资料库，释放制作库空间。以前只能删除素材或者临时增加栏目空间来缓解存储空间不足；
② 体育资料库与制作库一样提供的是一种在线业务，用户可以直接编辑库内素材，不需
要迁移。如果把已经编辑完节目的素材从制作库发送到资料库，时间线会自动建立和素材的对应关系；
③ 体育资料库对使用者有权限要求，每个栏目配备专人管理资料库，因而能够避免资料
库成为一个没有管理的垃圾库，同时能够保证有价值的素材及时地归档。
3） 二级库，在线素材库，起到了在线缓存的功能。交由栏目专人管理。当制作库空间接近饱和时，可将部分素材迁到二级库，缓解存储的压力。
4.2 新型业务流程：围绕体育制作库、资料库和二级库多级管理展开的新型工作流程：
4.2.1非编ML资源管理器整合制作库、资料库和二级库的应用，采用多级管理，提供统一风格的管理界面。素材流向由生命周期触发。1）体育制作库：根据栏目设定生命周期，素材到期后自动删除。部分拥有资料库使用权
限的用户（编辑、记者或资料员）可以挑选素材进行一次编目，系统会对编目过的素材自动进行标记。编目后的素材到期后迁移至资料库，制作库空间释放；
2） 体育资料库：根据栏目生命周期，素材到期后自动归档到中心媒资，中心媒资继承一
次编目元数据信息；
3） 二级库：二级库素材生命周期到期后自动删除；

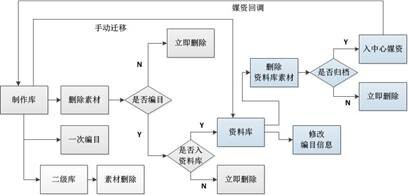

4.2.2 ML资源管理器中的素材也可以由具有相关权限的资料员手动控制。制作库内的手动操作包括素材删除、挑选编目和迁移到资料库等。资料库内的素材通过手动可以进行素材删图5 素材手动管理流向图
除和修改编目信息等操作。下面这张图比较详细地说明了素材管理的基本操作：5. 媒资业务功能改善：全新的高低码异步入库设计，集成媒资检索查询功能。
5.1 高低码异步入库设计
在媒资回调应用中，经常出现回调慢，素材长时间调不回来的情况。这是由于各个生产网素材回调都统一使用台主干平台提供的回迁服务器，因而会造成回迁任务排队等待，回调效率低下。为避免这种现象，设计了高低码异步入库的方案。用户可以先将媒资低码文件回迁到生产网进行编辑，并发起合成审查，待对应的高码文件从媒资迁移入网后，系统后台自动发起合成送审后续流程，很大程度上节约了由于高码文件回迁所带来的时间成本。具体流程及示意图如下：

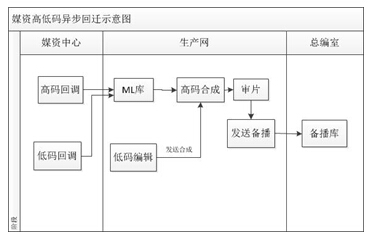

1) 通过媒资检索，快速浏览选取所需素材，发起回调任务；2) 由于高低码素材文件大小有区别，所以迁移速度有所差异，低码素材先入库，高码素材后入库；3) 编辑记者可先对低码素材进行编辑制作；4) 待高码素材异步回迁入库后，再由非编发起合成送审及后续流程。图6 高低码异步回迁流程示意
5.2 媒资检索模块设计
在原有系统中，编辑记者需要到媒资系统中才能检索到媒资的节目素材，因此需要在非编
系统和媒资查询系统中不断切换，给工作带来不便，如果在生产网编辑站点中就可以直接对台媒资中心资源进行搜索，媒资应用的效率会有很大提高。
新的设计在ML资源管理器中集成了媒资检索功能，借助与台中心媒资系统的统一交互平台
建立接口，通过输入关键词，依据素材标题、时间、地点、任务、事件和记者等基本编目信息进行查找，检索出包括ML资源管理器、台中心媒资在内的所有相关资料，并将在ML资源管理器中展示查询结果和链接方式，通过直接打开链接进行后续操作。
目前，北京电视台的全台网络系统建设已经非常成熟，我们需要做的是进一步完善调整，将最初设计不合理的改合理，不好用的变好用，好的设计还要确保应用到实处。而伴随着新媒体的发展，如何利用好新媒体技术，改变我们节目的形式，扩大节目的影响力，在互联网、手机平台上扩展应用，这些还有很大的发展空间，需要我们不断进行技术应用领域的探索，更好地为节目服务。
