手机视频监管技术

王仝杰

（国家新闻出版广电总局监管中心）

【摘要】 手机成为视音频节目传播的重要载体，对手机视频实施监管是规范行业秩序的重要手段。本文分析了手机视频监管的难点，提出了手机视频监管的思路和总体框架，对手机视频监管过程中的数据采集、数据处理以及手机网站的信息显示等监管技术进行了具体研究。【关键词】 视听媒体 手机视频 监管技术 1 引言手机视听业务是随着移动通讯网和手机硬件的不断发展进步而逐渐起步、发展和成熟的。我国移动通信网络从早期的GPRS／CDMA 1X网络发展到现在的3G网络，包括TD-SCDMA、WCDMA和CDMA2000三种标准制式。为了充分利用带宽，能够在移动通信网络中传送电视节目，3G网络引入了多媒体广播/组播业务（MBMS）和广播与组播业务（BCMCS），可以使组播IP 数据单点传送，多点接收，一点到多点，从而节省移动网络链路带宽，有效地改善了网络质量，将来演进到LTE（Long Term Evolution长期演进），网络带宽还将更加改善。手机硬件包括CPU、屏幕、内存、电池、摄像头、无线传输等在最近几年得到了迅猛的发展，远远超出了计算机的发展速度，为视频的编解码和显示提供了基本条件。另外，手机作为通信业务和视频业务的终端，具有应用广泛、隐蔽性强等特点，用户可以随时随地操作使用，作为手机用户的主体——年轻人接受新技术能力强，对手机视频娱乐有着较高的需求，在此情况下，在需求动力推动下，手机视频业务越来越成熟和壮大。随着手机视频业务的增长，收看视频成为利用手机打电话、发短信、拍照、录像、MP3、处理文本、收发邮件、游戏等诸多功能之外的又一个重要的功能。据CNNIC统计，我国手机上网用户达到3.88亿，成为用户上网的第一大终端，其中视频用户已经超过1亿人。手机视频影响力越来越大，日益成为国家文化宣传和个人娱乐的重要形式，因此，加强对手机视频业务的规范和引导非常重要。 2 手机视频监管分析2.1 监管难点分析手机视频作为一种在手机终端显示和传播的节目形态，如果采用直接通过手机登陆手机网站进行节目监听监看，面临着如下难题：（1）手机终端操作不便。手机键盘较小，网站网址URL较长，输入非常不便，且容易出错。（2）速度慢，监管效率低下。由于受到手机上网带宽和手机硬件性能的限制，直接通过手机监听监看视频工作效率较低。（3）手机视频内容更新快，监管自动化程度低。手机视频随时可能更新，无法周期性反复监控。（4）监管费用高。手机视频流量大，上网费用高，通过手机进行监管无法得到实用。因此需要采用特有的监管技术提高手机视频监管的自动化程度。然而，相对于较为成熟的PC平台上的互联网音视频监管而言，手机视频监管首先要面对以下问题：（1）硬件架构不同，应用软件无法兼容。手机作为一种便携式信息终端，为了适应手机便捷易携带、节电续航能力要求高等特点，其在硬件架构和中间件平台与传统的PC机不同。目前，作为手机中的主流产品——智能手机处理器采用的架构主要有：ARM和MIPS，完全不同于PC机的X86平台。（2）业务平台不同。目前，手机操作系统逐渐划分出三大主流，包括Andriod、IOS、WindowsPhone等。（3）业务平台开放性高，手机视频应用层出不穷。以Andriod为代表的手机操作系统都提供相对开放、开源的开发环境，给应用软件开发提供了更多的自由空间，网络视频应用层出不穷。（4）手机终端多样，型号版本多。根据手机硬件配置和软件版本不同，适配出来的手机视频网站和手机视频应用软件版本众多。2.2 手机视频访问方式及分类手机视频的访问有两种通道，一是CMWAP，一是CMNET，不同的接入方式，能够访问的内容会有区别，接入方式如图1所示。手机终端无线通信模块通过基站系统（BSS）连接到通信网络，然后通过GGSN和SGSN网关连接到Internet，实现与手机视频服务器的连接。

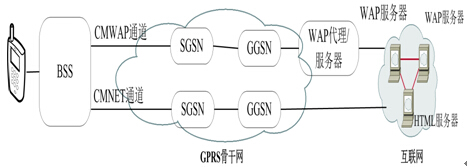

图1 手机视频接入方式

目前，手机视频的传播形式主要向两个发展方向，一是手机视频网站，一是手机视频软件，两者相互竞争，又相互补充。手机视频网站内容主要以WAP网页的形式构成，包括WAP1.x的WML网页和WAP2.0的XHTML网页。手机终端软件采用智能终端安装的模式，实现手机视频的访问与使用，即手机电视播放软件。下面主要针对手机视频的两种传播技术形态进行监管技术分析。 3 监管系统设计手机视频的监管架构，包括网络接入、节目采集、数据存储、数据分析和数据管理等几个部分，如图2所示。网络接入实现计算机对手机WAP网站和手机视频软件的访问，为手机视频信息的采集提供基础条件。节目采集包括手机WAP网站上视频的采集以及手机视频软件上节目的采集，除了采集节目名称、节目时长、节目简介、节目发布时间等信息外，对节目码流进行采集，实现节目内容的监听监看。数据存储主要针对采集前端返回的节目信息、网站信息、节目码流等进行存储。数据分析是根据监管需要进行的数据处理，主要包括节目排重、节目的热度分析、节目特性分析以及检索统计。最后是数据管理，以B/S的方式实现，对网站信息、节目信息进行完善补充、检索查看等，对系统运行进行配置管理。另外，系统能够对手机网站的实际页面进行模拟显示，便于直接进行监听监看和违规取证。

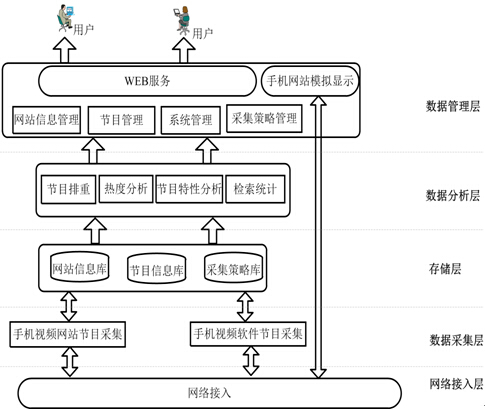

图2 手机视频监管总体架构

4 手机视频监管关键技术4.1 手机网站接入手机视频主要用于在手机终端上观看，手机节目采集服务器需要模拟手机运行环境，访问手机网站和手机视频软件，如图3所示。

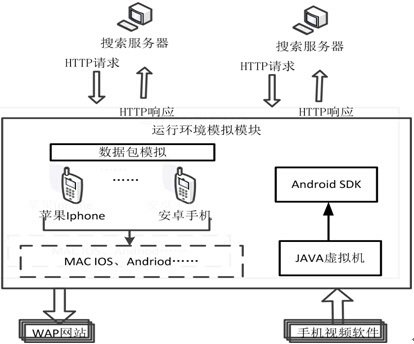

图3 手机网站接入方式

1) 搜索服务器向手机WAP网站发出HTTP请求。2) 对HTTP Header user-agent数据包进行模拟，模拟手机终端请求，将搜索服务器发送的HTTP请求转换成手机访问请求，实现访问手机WAP网站的功能。3) 建立手机视频软件运行环境，对于Android系统，采用Java虚拟机和Android SDK的方式， 构建Android模拟系统。定期采集应用商店手机视频应用程序（APP），对于用户量较大的应用程序给予重点关注，增量采集手机视频应用程序最新发布的视频节目。4.2 手机视频采集手机视频网站编码格式包括HTML、WML、XHTML等，系统需要通过对网站编码格式进行判断，分别按照相应的规则对页面进行解析，生成DOM树，并按照预置的模板抽取节目元信息。如图4所示：

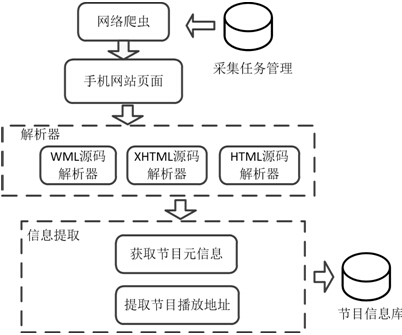

图4 手机视频节目采集

1) 手机网站类型识别模块，根据URL、content-type、源码头部信息等，判断出网站的编码方式。2) 源码解析模块：构建WML解析器、XHTML解析器和HTML解析器，分别对WML、XHTML、HTML进行解析，按照规则生成DOM树，DOM树采用二叉树结构模型。3) 信息提取模块：根据正则匹配模板进行比对，获取页面中的节目元信息以及视频播放地址等。4.3手机节目特性与分析手机视频不同于传统的互联网视频，其在时长、大小、格式、清晰度等方面具有专有的特点。根据节目类型属性与节目分类关键字匹配，自动对节目进行分类，并建立节目分类信息库。对于手机节目特有的时长、大小、格式、清晰度等属性，根据模板从页面获取，如果页面没有这些信息，则通过视频底层分析程序，对这些特有信息进行获取。然后根据节目时长、大小、格式、清晰度属性进行分析统计，生成统计信息库，掌握手机节目的传播特点和传播规律。4.4手机视频网站显示手机视频网站中使用编码语言有WML和XHTML，WML主要用于WAP浏览器，与普通网页的HTML浏览器不同，无法直接通过计算机IE等浏览器进行浏览，可以将WML页面统一转化为HTML页面，实现手机网站在计算机上的统一显示。如图5所示：1) 建立WML/HTML数据字典：分别建立WML和HTML标记语言库，和两者数据转义字典，实现WML与HTML语言相似元素的一一对应。2) WML解析模块：将WAP网站的WML页面数据进行解析，变成单个元素。3) WML/HTML转换模块：根据前期设计建立的数据字典，进行WML和HTML元素之间的转换，将WML代码翻译成HTML代码。4) 利用普通浏览器可以同时浏览WML网站页面和XHTML网站页面。

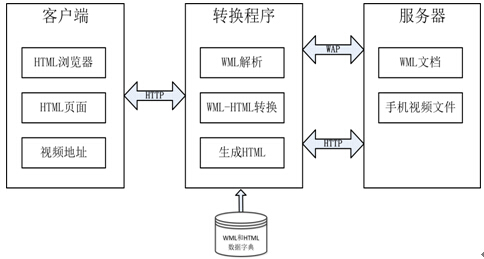

图5 手机视频网站显示

5结束语由于手机终端的便携性、隐秘性和智能性等特性，手机已经成为三网融合中通信业务、数据业务、视频业务等各种业务融合的急先锋。当前，手机视频的发展速度前所未有，手机视频网站和移动视频软件蓬勃发展，随着移动通信网络的发展和WIFI热点的免费推广，手机视频还将更加快速发展，手机视频的传播形式和传播技术将会更加多样，手机视频监管技术需要紧跟传播技术的发展，不断升级补充。同时，我们还应该看到，计算机、电视机、手机逐渐走向“三屏融合”，终端融合的背后是播出平台的融合，是传输网络的融合，是节目内容的融合，建立面向多屏的、面向传统媒体和新媒体的全媒体统一监管平台将是大势所趋。 参考文献

[1] 王会进,邱炜斌. 嵌入式WAP解析器的设计与实现. 计算机工程与设计, 2005;4：1012-1015.

[2] 陈军.嵌入式WAP浏览器的架构及实现. 电脑知识与技术, 2009;4：794-795,821.

[3] 杨新华,陈蜀宇,繁承泽.Windows CE系统下WAP浏览器的研究与设计.计算机工程与设计, 2010;13：3088-3091.
