启动U盘制作及其在发射机工控设备中的应用

廖世得 罗诚 邹瑜

（国家新闻出版广电总局七六一台）

【摘要】 随着科学技术的飞速发展，计算机等工控设备已经成为大功率广播发射机重要组成部分。本文针对PSM广播发射机天控柜自动化系统在运行和维护中，出现的硬盘损坏造成无法启动而死机等情况进行了分析，提出了应用usboot1.70对普通U盘进行格式化后，再利用老毛桃WINPE系统制作带WINPE系统的启动U盘方法来实现工控软件的维护。

【关键词】 天控柜 自动化 启动U盘 WINPE ghost

1 引言

大功率广播发射台，发射机的天空柜和自动化系统工控机必须全天候处于工作状态，这对设备的损耗必然是比较大的。工作中经常会碰到这样的情况,因设备维护断开工控机电源后,重新开启工控机时，出现由于硬盘损坏造成蓝屏而无法启动的情况。硬盘的这种情况是由于机械硬盘在长时间运转后突然停止工作容易损坏的缘故。因此，更换硬盘就成为难以避免的事。新的硬盘必须重新安装操作系统，由于发射机不可能工作若干年就整机更新，而工控机硬盘则若干年必须更换。由于工控软件和操作系统是随时代开发的。就我台工控软件而言其中自动化工控机软件是基于windows98系统平台设计的，天控柜工控软件是基于windows2000平台设计的。随着信息技术飞跃发展，电脑的软硬件都在不断的升级，这也给我们维护早期的操作系统带来了很多的不便。原版系统安装时间较长，驱动软件的缺失造成安装不便等。为了更快更高效的安装好操作系统，研制了启动U盘，利用ghost对新的工控机进行操作系统的安装。并且利用启动U盘的WINPE系统处理工控机因系统文件丢失而无法正常启动的故障。 2 WINPE及ghost简介2.1 WINPE Windows PreInstallation Environment（Windows PE），Windows预安装环境，是带有有限服务的最小Win32子系统，基于以保护模式运行的Windows XP Professional内核。它包括运行Windows安装程序及脚本、连接网络共享、自动化基本过程以及执行硬件验证所需的最小功能。在该环境下可以完成计算机维护的一些基本操作。例如使用ghost安装操作系统，处理计算机由于系统文件缺失无法正常启动等问题。2.2 Norton Ghost Norton Ghost诺顿克隆精灵（Symantec General Hardware Oriented System Transfer赛门铁克面向通用型硬件系统传送器）是美国赛门铁克公司旗下的一款出色的硬盘备份还原工具。Ghost可以实现FAT16、FAT32、NTFS、OS2等多种硬盘分区格式的分区及硬盘的备份还原。在这些功能中，数据备份和备份恢复的使用频率特高，以至于人们一提起 Ghost 就把它和克隆挂钩，往往忽略了它其他的一些功能。在微软的视窗操作系统广为流传的基础上，为避开微软视窗操作系统原始完整安装的费时和重装系统后驱动应用程序再装的麻烦，大家把自己做好的干净系统用ghost来备份和还原。特点：既然称之为克隆软件，说明其Ghost的备份还原是以硬盘的扇区为单位进行的，也就是说可以将一个硬盘上的物理信息完整复制，而不仅仅是数据的简单复制。Ghost支持将分区或硬盘直接备份到一个扩展名为.gho的文件里（赛门铁克把这种文件称为镜像文件），也支持直接备份到另一个分区或硬盘里。 3 天控柜工控软件简介
以SW100B发射机天空柜为例，该天空柜系统包括了PLC(Programmable Logic Controller，可编程逻辑控制器)和天控柜指示软件两部分，我们称PLC系统为下位机，软件和工控电脑为上位机。该软件系统是基于windows2000系统平台开发的一款软件。该软件需要正常运行还需要安装VB6.0软件。软件运行界面如图1所示。

从图1可直观的看到天线和发射机的路由情况,以及发射机的工作状态。蓝色代表在路情况，即C01号发射正在使用301号天线，C02号发射机正在使用302好天线。蓝色代表发射机处于关机状态，若发射机处于工作状态的话，标线的颜色是红色的。

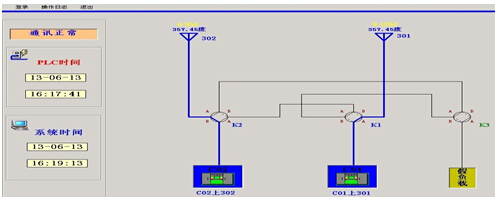

图1 天控柜系统软件界面

4 自动化系统软件简介

自动化系统是发射机辅助系统中的重要一环。它的存在大大提高了工作效率，降低了由于人为失误造成的停播事故等。这里以SW100B发射机自动化工控软件为例。其运行界面如图2所示；

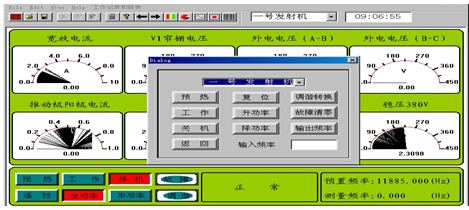

图2 自动化系统软件和功能菜单界面

该软件不仅可以完成图中Dialog图框内的所有功能，即利用软件远距离控制发射机的频率、工作状态等工作。同时也可以对软件进行相关的参数设置，实现发射机的自动工作功能。例如，我们只需在中控室的自动化工控机里手动输入所要播出的频率，然后点击输出频率，发射机的频率综合器就输出对应的频率。完成上述步骤后，点击调谐转换，调谐系统就会工作，这样就完成了倒频工作。

再如，我们可以根据频率运行图设置自动化软件参数，以达到准时开关机、倒频、调谐、预热、加高压、落高压等操作。

总之，各种自动化软件在广播发射领域的应用已经越来越多，而各种软件都得以工控机作为载体才得以工作。所以，工控机的维护工作就变得至关重要。

5 启动U盘的制作

5.1准备工具

⑴.4GB或以上U盘一个⑵.老毛桃WINPE -U盘版软件⑶.u盘低格工具usboot1.705.2 制作步骤

首先将U盘插入电脑主机usb接口后运行usboot1.7低格工具。如图3所示；然后按照以下步骤进行：

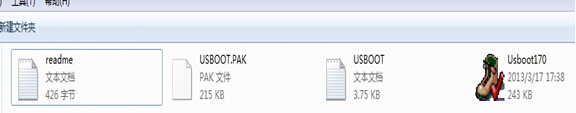

图3 usboot1.7工具

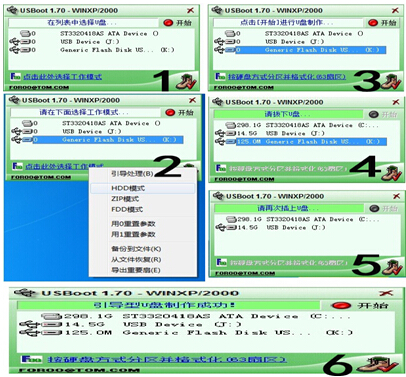

图4低格操作步骤

⑴.点击运行usboot1.7应用程序

⑵.选择模式为“HHD”

⑶.点击右上角开始键，等待制作过程提示即可。

⑷.按照安装提示拔下U盘。

⑸.然后重新插上U盘，等待制作过程的完成。

⑹.待“引导型U盘制作成功”低格完成提示界面出来，制作的U盘就完成了低级格式化。也就是完成了启动U盘的前期工作。

制作过程需要注意的是，用来做启动盘的U盘盘符不能搞错，一定不要选错，第一个是硬盘，选错的话就把原硬盘格式化。操作步骤如图4所示；

接下来利用老毛桃U盘启动盘工具对U盘进行制作。

⑴.首先在计算机中找到老毛桃weinpe U盘版的工具。

⑵.点击打开老毛桃WINPE U盘版的应用程序，进行启动U盘的制作。具体步骤如图5所示：

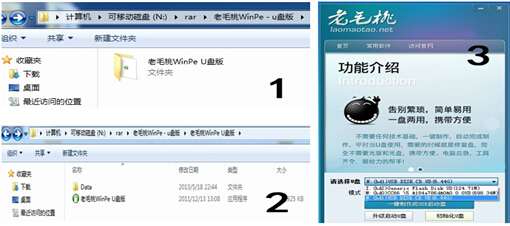

图5 启动U盘制作步骤

选择好需要制作的U盘盘符后点击一键制作成usb启动盘。待数分钟之后，一个启动U盘就完成了。重新插入U盘后会发现，容量少了300M左右，这是启动U盘的系统容量，这部分是隐藏的。言下之意U盘仍然可以和原来U盘一样的完成存储功能，不影响其正常使用。这样，一个既有启动功能又具有存储功能的两用U盘就制作完成。当然，制作这样的U盘的方法有很多，比如利用量产工具量产等等，在此，就不一一叙述了。WINPE启动U盘工具具有以下优点：⑴类似windows操作系统操作界面，简单明了。即使不具备DOS知识也可以很容易的完成各项操作。⑵WINPE系统的工具软件齐全，便于设备的维护。⑶Windows PE让你创建和格式化硬盘分区，并且给你访问NTFS文件系统分区和内部网络的权限。这个预安装环境支持所有能用Windows2000和WindowsXP驱动的大容量存储设备，你可以很容易地为新设备添加驱动程序。支持Fat、Fat32、NTFS系统分区的文件COPY、删除以及分区格式化等操作。

⑷.使用Windows PE可以帮助你把现有基于MS－DOS的工具转换为32位的WindowsAPIs，以便你在标准的开发环境（例如微软的VisualStudio）中更加容易地维护这些应用程序。Windows PE所包含的硬件诊断和其他预安装工具都支持标准的WindowsXP驱动，你无需任何做其他特别的工作。实际上大家可以把WINPE理解为：能够在光盘上直接运行的、也能安装到硬盘和U盘的、能够进行硬件检测维护、修整磁盘以便安装系统的迷你XP系统。

6 启动U盘在工控机中的应用

6.1 工控机系统文件丢失造成无法启动的情况

对于一个操作系统，在平时的运用过程中，有时候会由于一些软件更改或病毒原因造成系统文件损坏或者缺失，从而造成工控机无法启动的情况。

例如，系统文件NTLDR文件丢失。

图6 ntldr丢失后系统启动画面

系统启动时就会出现图6所示的画面，造成系统无法启动的情况。

遇到此类情况，可利用启动U盘进入WINPE系统，方便快捷的解决这个问题。首先，在其他电脑中的C:\WINDOWS\SYSTEM32目录下复制NTLDR文件到启动U盘的中。然后设置故障工控机的BIOS的启动顺序项。BIOS设置步骤：

⑴ .开机进入BIOS设置界面，选择startup选项（启动），有的BIOS版本里面称为BOOT项。在startup目录下有很多子菜单，选择第一个菜单—Primary Boot Sequence，回车进入该目录。

⑵.进入Primary Boot Sequence菜单后，回车进入子菜单—1ST Boot Device项，选择Hard Drive—硬盘驱动器，然后回车。此处是选择硬盘驱动器作为第一启动选择，待开机时工控机会先读取硬盘。

⑶.然后选择Hard Disk Drives目录，并回车进入子目录，选择usb作为1st启动项，硬盘为2st启动项。此处是设置硬盘驱动类型，一个是USB的，一个是主机内部IDE或者SATA的硬盘。做好这些设置是为了开机启动后工控机读取U盘WINPE系统。

⑷.按图示设置完毕后，退出BIOS设置，退出时系统会提示是否保存更改。在此，选择OK后回车。具体操作步骤可参照图7所示；

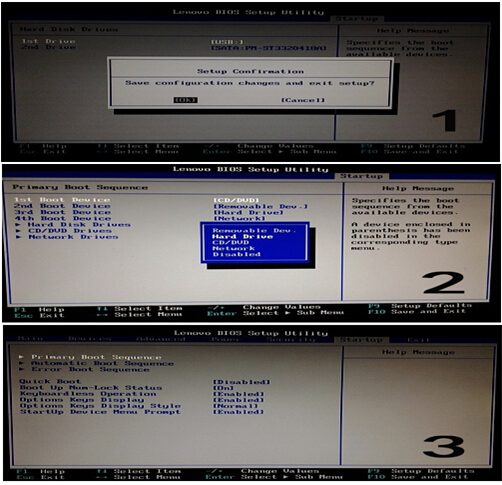

图7 BIOS设置步骤

设置完毕并保存后系统会自动重启，重启后会进入U盘里面的系统，如图8所示。由于我们的工控机都是比较老的机器，所以我们选择【03】运行老毛桃超微PE（适用老机）。

WINPE和我们的windows操作系统一样，只是功能上有些局限性而已。进入WINPE后我们就可以将之前拷贝到U盘里的NTLDR系统文件拷贝到工控机

图8 老毛桃启动U盘开机菜单

的 C:\Windows\systems32目录下了。拷贝完毕后重启工控机，恢复BIOS设置并保存。重启电脑会发现系统文件丢失的提示信息没有了，电脑又重新恢复正常。6.2 利用启动U盘对工控机新硬盘ghost安装操作系统由于发射机上工控机必需24小时不间断运行，这样容易造成机械硬盘的过负荷工作，因此，在长时间工作后对工控机断电就容易造成硬盘损坏。硬盘的物理损坏只能更换硬盘。新的硬盘就必然要重新安装操作系统。为此，利用启动U盘来安装操作系统进行分析介绍。操作步骤：进入BIOS设置开机启动顺序，然后启动进入U盘的WINPE系统。具体操作和上例中的设置一样，这里就不再重复叙述。利用ghost进行操作系统安装。具体步骤如下：⑴.在WINPE系统中运行“手动ghost”程序。⑵ .然后选择local---disk---from image。这里需要注明的是对新硬盘安装，所以选择disk。若是维护旧的硬盘，应该选择partion，否则选择disk会将其他分区也格式化掉的。⑶.按照提示，选择gho格式的操作系统文件。这里选择XINTAI.WIN98.gho。操作系统文件选择完后进入下一步，即选择需要安装操作系统的硬盘，一定不要选错。这里选择容量大的盘。对于新硬盘。进入ghost之前，系统会询问你需要给系统盘多大的空间，此时可手动输入容量的大小，也可因需要自己决定，98系统有10G的容量作为系统盘已经足够。设置完成就可以进入系统克隆的过程了。

⑷.点击YES按钮后就进入了克隆过程。待进度条到100%后，会弹出一对话框提示完成，询问是否继续下一步骤；

⑸.点击continue继续按钮进入下一步。然后退出ghost程序，并且重启工控机；⑹.退出ghost，操作系统已经克隆到了硬盘上面，只需要重启工控机，让工控机重新启动硬盘就可以进入自动安装操作系统的过程。这个系统安装过程大概需要10分钟左右时间。具体操作图示如图9所示；

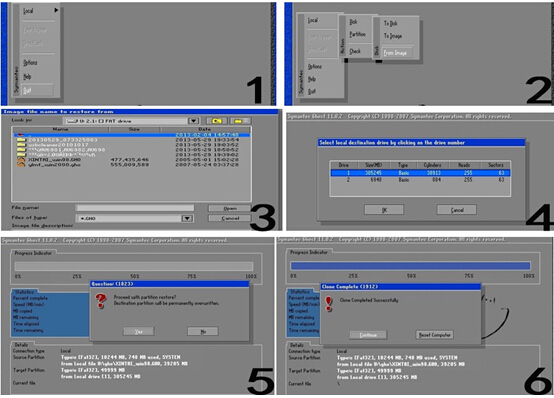

图9 ghost步骤

系统安装完毕就可以对该硬盘进行分区，进行安装工控软件，这样整个维护过程就完成了。 7 结束语

随着广播发射台工控机的广泛应用，此类故障已成为工作中常见问题。在此，作者介绍了应用老毛桃WINPE系统制作启动U盘，以及利用启动U盘维护广播发射机自动化工控机系统软件及硬盘，经济、快捷的方法，旨在与同行共同探讨解决此类故障最佳方法。
