贵州广播电视台全媒体交互式直播演播室的构建

王亮 张青

（贵州广播电视台电视录制中心）

摘 要 本文介绍了贵州广播电视台全媒体交互新闻直播演播室的主要设备和总体布局，系统结构及主要特点，并就全媒体交互性的具体呈现进行了阐述。关键词 全媒体交互演播室 前景包装 背景包装 虚拟包装 外部咨讯 随着电视行业的蓬勃发展，以及“三网融合”进一步发展的大趋势下，国内新闻直播演播室顺应呈现手段多元化、互动化、全媒体化的发展趋势，应运而生了全媒体交互演播室的概念。这其中最主流的包括演播室内超大背景显示屏幕墙，三维可视化交互系统、演播室前景和背景在线包装系统以及全媒体信息接入互动系统等等。为了能够适应现在观众对于节目中图文效果及呈现方式越来越高的观看需求，在“新闻强台”的大背景下，贵州广播电视台在2013年初就开始着手构建全媒体交互式新闻直播演播室，目的是给贵州地面频道几档王牌栏目专门打造的一个专属的全媒体、大时段、全互动新闻直播演播室。演播室于2013年5月20日建成，建成后的演播室实现了《百姓关注》、《天天来帮忙》、《新闻今日谈》三档民生新闻节目的无缝直播链接，现已使用近3个月，取得了收视和经营收入的双丰收，现就此次构建的新闻演播室做一小结，与同行共同学习。此次新闻演播室的构建，我们本着“经济合理、突出创新、全国一流”的设计理念，首先派出相关人员，到国内几家建全媒体演播室比较靠前的电视台考察学习。比较各方面的优势后，最后决定视、音频系统使用原有新闻演播室的基本设备，选择由爱迪普公司提供的整体包装（前景、背景）方案，增加与其包装系统匹配的周边设备。整个演播室的使用主要突出以下6个特点：1）多功能，有效提升节目整体的播报形式；2）可实现主持人与节目、节目与观众的全方位互动效果；3）多景区、多功能，有效提升节目整体的演播形式；4）可实现主持人与节目、节目与观众的全方位互动效果；5）统一的视觉艺术表现、统一的图文渲染播出平台；6）先进的演播室智能播出控制调度管理系统； 1、主要设备和总体布局这次打造的演播室技术系统设计正值贵州广播电视台全台网项目实施之际，故采用了全新的设计理念，在充分考虑主备冗余的基础上，兼顾了磁带和硬盘同时作为节目信号载体的需求。1.1视频系统

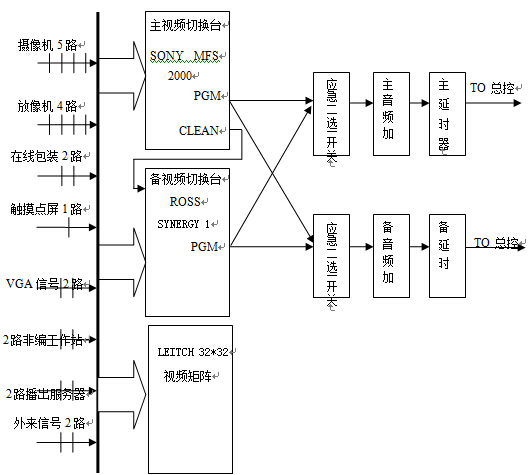

视频系统框图

主数字视频切换台为SONY MFS 2000，备数字视频切换台为ROSS Syneg100， 5套SONY的E30演播室专用摄像机，四台松下DVCPRO 930作为磁带放机，两台松下DVCPRO 955作为录机，两台大洋的播出服务器，和两台控制机以及两台大洋的非编工作站，视频矩阵为LEITCH 32*32 多码流数字视频切换矩阵，两台固态延时器，两台帧同步机X75，及其他周边设备机箱和板卡。

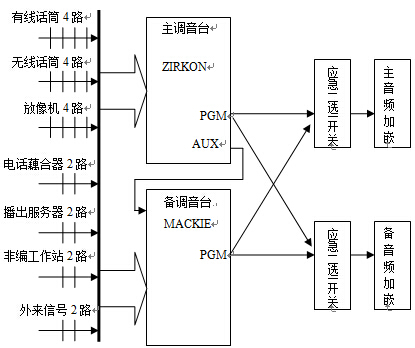

音频系统框图

主调音台为朗沃ZIRKON 数字调音台，可输入24路音频信号，备调音台为MACKIE 1604-VLZ3模拟调音台，可输入16音频信号，一个8路的无源话筒分配器，4个无线耳返，4只SHURE的无线话筒和4只有线话筒，两台双通道电话耦合器，一台WOHLER音频监测单元组成。 1.3包装系统

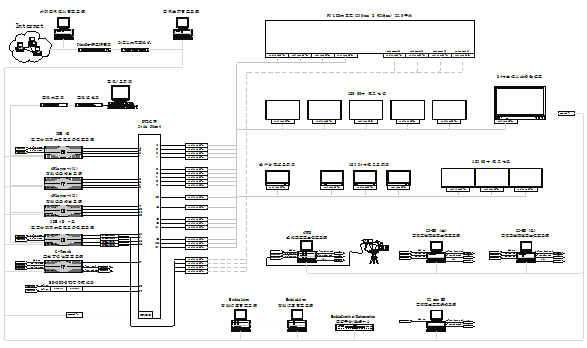

包装（前景、背景）系统图

1）前景包装系统使用2套由艾迪普提供的G2-HD三维图文在线包装系统、1套iVRS虚拟现实图文包装系统及1套CG one HD高清图文字幕编播系统组成。2）背景包装系统使用2套由艾迪普提供的MediaLive演播室可视化智能显示综合调度管理系统、2套iPlayer-4智能视景播出系统、3DM-4K超高分辨率视频图形渲染平台、1套G-Touch三维可视化交互系统和一块19.46平米的背景大屏幕、8块55寸的液晶分屏、以及一块84寸的触摸显示屏组成。1.4同步系统和TALLY系统由2台SPG 300同步信号发生器与1台ECO 422D倒换器组成同步系统，当主同步机出现故障时，倒换器就会在瞬间将同步信号自动倒换到备同步机。TALLY系统则由主备切换台输出GPI分别送到TALLY控制器A/B输入，TALLY控制器再分别给到各终端的TALLY接口。当主切换台出问题时可手动切到备切换台继续使用TALLY提示。1.5监视系统使用8台松下50寸等离子显示器拼接组成监视墙，视频源输入画面分割器（4台米兰达）后，根据节目需要分配给监视墙。1.6供电系统市电分两组进入供电系统，其中一组接入30千伏安的UPS,经过UPS逆变后分别供给设备配电柜的一组空开和演播区内的部分灯光控制柜，以保证市电断电时仍能使用，另一组市电直接接入设备配电柜的另一组空开，作为UPS的备份。1.7导播区布局导播区布局分为三部份：工作区、设备机房、UPS机房。这三部分互相隔断，互不影响。并都分别安装得有独立式空调系统。工作区的监视墙由8台松下50寸等离子和一套倒计时时钟系统组成。在控制台分两排工位，每排10个单元，每个工位占据两个单元的桌面，保证了工作空间的宽敞舒适，每个工位上方都有专属射灯，互不影响。大体上第一排为技术导控区、第二排为包装播出区。系统技术控制区域相对集中，便于技术人员的集中控制操作。工作人员位置和设备分布合理，便于工作人员在直播中的交流和配合。导播区与演播区只一玻璃隔断，彼此能够互相看见，如在背景系统出现问题的时候，导播区还可以作为背景使用，是背景系统的备份。

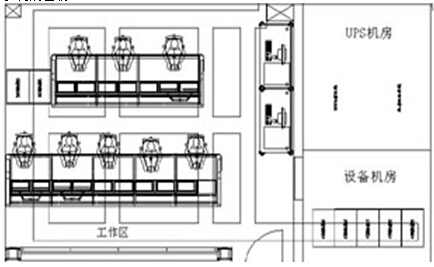

演播室导播区平面图

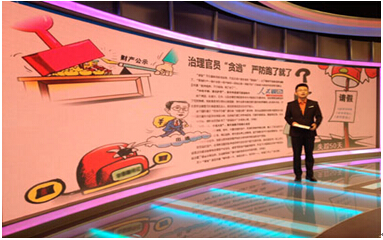

2．演播室全媒体互动性这里重点介绍一下演播室全媒体互动性的具体实施构成。2.1整个包装系统包括背景在线图文播出系统与前景在线图文播出系统两大部分：1）背景在线图文播出系统主要由一块19.46平米的背景大屏幕和8块55寸的液晶分屏、以及一块84寸的触摸显示屏组成可视化智能显示控制系统。并根据各栏目对新闻直播演播室的设计要求，本演播室背景大屏幕及其他场景分屏幕的控制形式及配置如下：首先，为了充分保障节目播出安全，此次系统设计采用主、备系统方式，其中主控制系统由1套MediaLive演播室可视化智能显示综合调度管理系统、2套iPlayer-4智能视景播出系统、3DM-4K超高分辨率视频图形渲染平台及1套G-Touch三维可视化交互系统组成。备份控制系统由1套MediaLive演播室可视化智能显示综合调度管理系统及1套3DM-4K超高分辨率大屏幕显示包装系统组成，充分确保节目播出使用安全。其中MediaLive演播室可视化智能显示综合调度管理系统负责整体系统的综合播出管理和信号智能调度；并且可以根据节目需求，在灯光、调音台底层控制协议开放情况下，完成对灯光、调音台实现联动控制。1套3DM-4K超高分辨率视频图形渲染平台负责演播室内19.46平米P3 LED显示大屏幕的内容渲染播出；2套iPlayer-4智能视景播出系统负责演播室中一组1*3 55寸液晶拼接显示屏及一组1*5 55寸液晶显示屏的内容渲染播出；G-Touch三维可视化交互系统负责84寸触摸显示屏幕的交互内容。对于演播室内的19.46平米P3 LED背景显示大屏幕，考虑到屏幕的实际物理分辨率非常高，因此特别规划配置了1套输出分辨率可以达到4K的播出设备（3DM-4K超高分辨率视频图形渲染平台），来完成大量超高清的动态循环背景及三维在线模板的动态效果播出及数据三维化的模板实时呈现，例如节目中的视频异地连线、倒计时、及时信息、饼图、柱图等图文效果。完美的将大屏幕变得灵活和适应节目形式的不同需求。同时，为了充分保障节目播出安全，由另1套3DM-4K超高分辨率视频图形渲染平台负责备份工作。3DM－4K超高分辨率视频图形渲染平台是专门为演播室背景大屏幕提供高质量内容的渲染显示系统，可直接提供高达4k的信号输出，同时实时渲染针对节目形式创作的动态三维模板，将大量的信息图形图像化逐一呈现（图1）。

图1

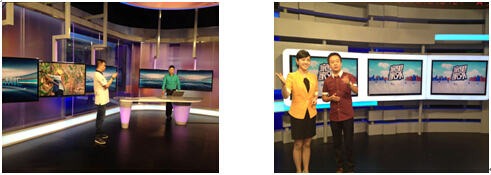

对于演播室内一组1*3 的55寸液晶显示器、一组1*3 的55寸液晶显示器和一组1*2的 55寸液晶显示器，考虑到屏幕使用方式及显示特点，配置了2套iPlayer-4智能视景播出系统负责其内容的渲染和播出工作。系统可以为大屏幕提供高分辨率、高质量的播出内容，同时将多屏融合、屏幕拼接等技术与系统完美结合，针对不同的屏幕搭配及各种异形屏幕，也可以实现多种自由组合方式，灵活便捷的实现对复杂屏幕逻辑的播出内容管理，方便实际用户的使用操作。（图2、3）

图2 图3

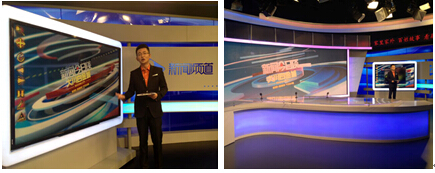

另外，演播室内的84英寸高清液晶显示触摸大屏幕，其信号由G-Touch三维可视化交互系统提供信号源，完成主持人交互点评的功能。其打破传统图文点评系统的固有模式，可以根据栏目需求量身定制控制按钮的功能设定，自主设计播出模板形式并自定义播出模板之间的逻辑关系，同时支持在制作好的播出模板中添加实时替换项，替换及更新播出内容，快速完成节目播出模板的制作。同时可以与演播室内的LED大屏幕联动播出，也可以控制大屏幕的内容变换，助力栏目打造属于自己的屏幕风格，提升整个栏目的观赏性。（图4、5）

图4 图5

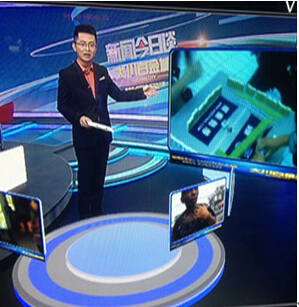

2） 前景在线图文播出系统由2套G2-HD三维图文在线包装系统、1套iVRS虚拟现实图文包装系统及1套CG one HD高清图文字幕编播系统组成。其中1套iVRS虚拟现实图文包装系统负责演播室内的虚拟前景图文动画效果的制作与播出，完美的呈现出事件还原效果。（图6）

图6

2套G2-HD三维图文在线包装系统，负责完成节目播出中的前景图文动画效果的制作和播出，采用主备系统配置，保障节目播出安全性；1套CG one HD高清图文字幕编播系统负责完成前景海量资讯和互动信息的播出和发布；为了更好的确保播出时的安全性，G2-HD三维图文在线包装系统也可以控制CG one HD高清图文字幕编播系统进行播出，完成备份工作。针对贵州广播电视台资讯类、互动类新闻节目的发展，图文字幕播出内容的增多，播出形式的多样化，播出表现力丰富的需求，CG one可以轻松实现各栏目角标、字幕条目、游动字幕、动态广告、片尾滚屏等多层、多类型实时内容的混合播出，各类信息独立修改、控制互不影响。前景包装里比较有特点的是iVRS虚拟现实图文包装系统。系统将“3D场景渲染技术”、“实时视频处理技术”、“外部动态数据库的实时接入技术”和“摄像机定位跟踪技术”紧密结合，对于不同场景的实时需要及外部数据的实时变化，提供三维模型实时渲染、更换，实现丰富灵活的实时场景处理。iVRS扩展了三维图文系统功能，实现真实场景与虚拟现实图文场景完美融合，将生动逼真的视觉效果呈现给观众，丰富了节目播出形式和节目创作方式。2.2外部资讯管理系统另外，为保证节目中与观众的资讯互动，此次我们还接入了一套外部资讯管理系统；这套系统由1套实时短信微博资讯接入管理系统和1套外部实时资讯发布管理系统组成。实时短信微博资讯接入管理系统负责完成节目播出中所需要的全媒体信息实时采集及审核；1套外部实时资讯发布管理系统负责将采集短信资讯、微博资讯通过自动或手动筛选与编辑，将确认后的信息准确无误的播出；为节目互动提供技术手段；考虑到整体系统中所配置的图文系统较多，所以此次配置1套网络图文资源管理系统以及数据采集管理系统，作为演播室内全部图文产品的统一资源管理平台及数据中心。同时，由于需要与外部Interner相联，为了包装数据传输的安全性、可靠性，不遭受病毒的侵害。系统在数据传输的公共网段和内网端加入了一个病毒隔离设备FireBox，有效保证了数据的在线安全。FireBox采用高质量的硬件和设计完善的检测软件，可对交换传输数据进行快速的甄别，并可以通过文件后缀名对文件进行过滤，同时还能分析文件的特征判断文件内容是否符合传输要求；设备体积小可实现简单快速部署，无需对现有系统进行改动；可广泛应用于外部网与台内网之间以及台内制作网络与播出网络之间视音频文件及文本文档的安全、准确、快速的传输。

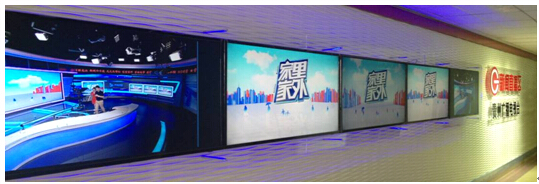

演播区景观墙图

贵州广播电视台全媒体互动新闻演播室建成以来，以一种全新的播报方式给观众带来了颠覆性的视觉享受，也留住了更多的观众。在不久的将来，相信会有更多先进的技术、先进的理念引入到电视技术领域，多元化、互动化、全媒体化的电视节目将更加丰富电视观众的荧屏生活。 联系人：王亮电 话：0851-5377170手 机：13985124731E-MAIL：7549006@qq.com
