DX系列中波发射机故障处理工作的探讨

苏兴设

（国家新闻出版广电总局七五一台）

【摘 要】本文主要介绍如何做好DX系列中波发射机的故障处理工作，并用实例说明故障处理过程中的思路及方法，对DX系列中波发射机的维护技术人员具有参考意义。【关键词】DX系列中波发射机 故障处理工作 模拟输入板 引 言目前，在无线广播领域中，DX型全固态中波发射机已经被广泛使用，如何更好的确保发射机的稳定运行，是我们值得思考的问题。在日常工作中，，我们既要做好发射机的检修维护工作，也要做好发射机的故障处理工作。然而要做好发射机的故障处理工作，既要我们不仅能熟悉发射机的工作原理，又要熟悉各部分电路的工作原理及其维修技能，还要熟练掌握各种测试仪器的正确的使用方法，尤其要能运用正确的故障处理方法，以求快速准确的处理掉出现的故障，恢复设备的稳定运行。一、掌握正确的故障处理经验与故障处理技巧 要做好DX型中波发射机的故障处理工作，必须要灵活应用故障处理的技巧和方法，虽然检修工作可以对故障的发生起到预防作用，但是发射机在运行中还存在着许多不确定因素，如电路中元件性能降低不能正常工作而损坏，或插接件电缆接触不良在检修中未能察觉等造成发射机故障关机，这就需要我们要有足够具备应对突发事故的能力，明确故障处理的目的就是尽快恢复发射机安全可靠的稳定运行，进行故障分析并使用正确的故障技巧和故障查找方法，避免在故障处理时走弯路或将故障转移，缩短发射机停播或劣播时间。然而在故障处理中如能灵活运用正确的故障查找方法，可以起到事半功倍的效果，减少不必要的故障处理时间。现在我简单介绍下个人认为的几种常用查找故障的方法。即：（一）对症下手法。依据故障现象、故障指示灯所指示的故障等来查找和采取处理故障的方法。（二）替代使用法。对在故障查找中，如发现可疑的元件，可用同类型的确定正常的器件通过替代可疑元件使用，来查找故障，即为替代使用法。如果使用替代使用法后，故障现象消失，说明故障出现在被替代部分，然后再进一步检查被替代部分存在故障的原因。这就能很好缩小检查范围和确定元器件的好坏。（三）两机对照比较法。当具备两机对照比较条件时，可将发生故障的发射机与同型的正常运行的发射机进行比较对照，比较两部发射机同状态下电路中的状态指示灯，TP点测试值等，可较快的初步锁定故障部位和原因。（四）测量电压法。在日常工作预先测量好发射机正常运行时与低压状态下的各电路板上TP点测试的正常电压值，或各元件关键部位的电压值，并做为历史数据收藏，当发射机发生故障时，可对可疑部分电路的TP点等值进行测试，并以历史测试数据为参考，得出故障部位。（五）测量电阻法。电路板上的因元器件损坏，或插接件和按钮接触不良，以及元件过热损坏等问题，可导致各种故障发生。这些故障原因都可在设备断电的情况下，用万用表的电阻挡进行检查和确定，如保险管或电阻烧断等。（六）直觉法，直觉法就是可在发射机发生故障时再人工重启一次发射机，根据故障发生瞬间的指示或声响、状态等，凭自己的触觉、视觉、听觉、嗅觉等对故障原因进行初步判断的方法。（七）示波器观察法，故障发生后如用电压测试TP点等直流电压未能找出故障，可以用示波器捕捉电路中可疑测试点的瞬态信号或波形等判断，尤其是针对那些只有在故障关机瞬间才会出现的故障信号，而在关机后故障信号又消失，不易查找的故障。使用示波器观察法则更能准确、可靠的找到故障。（八）改变电路现状法。在查找处理故障时，遇上一时难以处理的故障，比如需要花费大量时间才能解决的故障，或时有时无出现的不好查找的故障，如甩开此类电路短时间内不影响发射机的正常运行，此时我们就可以采取改变电路现状法，通过应急短路处理等一些手段，将故障部分的电路暂时甩开，以保证机器正常运行，此类故障点如:故障检测电路部分故障等最有代表性。（九）分割测试法。把可疑部分电路进行分段拆开测试，即可甩开电路接中间部位的电缆连接线或插接件，分别测试是否存在故障，如测试正常，则说明故障部位可能就在被断开另一段电路中。在故障处理中，我们也要时刻保持冷静的头脑，确保思路清晰、动作准确，根据具体问题进行具体分析，灵活地运用上述几种常用的查找的故障处理方法，并遵循“先外后内，先易后难，先常见后罕见”的顺序原则。现在，我以一故障实例分析处理方式，简单介绍如何灵活运用上述几种故障查找方法。。二、根据故障实例分析，介绍故障处理方法的应用下面以DX-600发射机单PB200单元模拟输入板电源故障为例(如图1所示)，简单介绍下故障处理方式的应用方法。

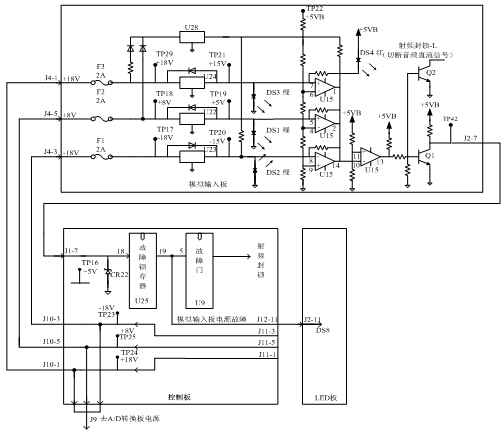

图1 模拟输入板电源故障通路图

模拟输入板电源由控制板送到模拟输入板的直流电源有+18V、+8V和-18V，每个电源都通过各自的2A保险，经过U24、U22和U23稳压器，分别被稳压成+15V、+5V和-15V。每只稳压器输出都接有一个指示灯，稳压器工作正常时，亮绿色。为了能够监测各稳压器工作情况，+18V电源和+8V电源分别通过两只二极管或在一起送到U29稳压器输入端，输出+5VB电源。+5VB电源经过一串电阻分压网络，用来作为比较器U15的反相或同相输入端的基准电压，而每个电源的分压都连接相应的U15输入端。当三个电源输出正常时，即U15同相输入端比反相输入端电压高时，输出端为+5V，这个电压加到U15-10反相输入端，U15-11同相输入端接+5VB电源分压的+2.5V，此时U15-13输出端为0V，Q2（NPN）截止，J2-7为+5V（高电平）。当其中有一个稳压器损坏或者输出电压降得很低，相应的比较器输出端为低电平，电源故障指示灯DS4亮红色，使U15-13输出端为高电平，Q2饱和导通，J2-7为低电平，送到控制器板J1-7上，通过U25锁存器锁存，一路送到U19（PAL块）故障门1块，输出RF封锁信号将所有大台阶和二进制射频放大器关断；另一路送到LED板，显示模拟输入板电源故障。
