贵州广播电视台外来信号收录系统解决方案

胡滨 张林 罗信海

（贵州广播电视台 播控传送中心 550002）

摘要 针对贵州广播电视台对外来信号、直播信号的收录，通过整个外来信号收录系统的设计与应用，介绍传统收录、硬盘收录和自动收录系统几种互为补充的方式，提高了我台对外来节目信号收录的效率，较好地满足节目部门对各种素材的需求。整个系统具有较强的灵活性、互补性及可扩展性，为我台外来节目信号收录工作提供了更好的技术保障。关键词 自动收录 磁盘列阵 采集 SDI 高标清 近年，伴随各种信息内容的不断爆发，电视台对外来节目素材的收集汇聚需求也越加强烈，越来越多的电视台在节目立台的背景下，对重要新闻节目的及时处理和优秀的外来节目信号的共享与及再包装不断加强，让媒体间竞争越发激烈。我台为了能够快速全面的收录到自己所需要的节目素材，对收录系统也提出了更高的要求。收录系统将对传统的有线电视信号、SDH光纤信号、卫星、直播信号、IP文件传输【2】、3G信号传输等视音频信号或数据进行统一、有序的收集汇聚，对收录完成的节目素材进行快速编辑和全台共享等功能提供便捷。

1 传统收录和硬盘收录系统规划

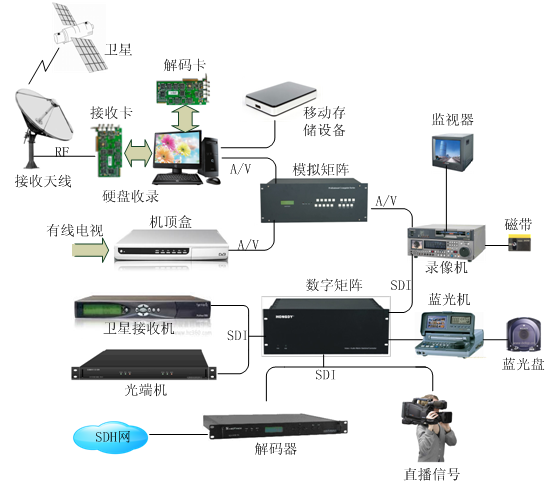

1.1 系统建立我台有几档引进的外来节目具有较好的收视口碑，如探索发现、寰宇地理、娱乐现场等。多年来，深受观众喜爱。为保证节目质量，需保证节目的播出完整性和实时更新，这就要求及时完整地录制下一期播出的节目。而随着节目需求不断增加，需收录的节目也逐渐增多，这就要求搭建操作简单且方便节目素材收录的平台，根据节目源的提供方式，我台搭建了较为简易的传统收录和硬盘自动收录方式[2]，较好地满足节目部门及时收录素材的需求。1.2 系统规划与实现综合我台所需录制的各种节目素材，对这些节目素材信号源进行整理和完善。由我部着手规划，在节目部门的协助下，利用现有资源搭建了一套方便实用的收录平台。该平台是以矩阵为核心，以传统的磁带和蓝光盘为主要存储介质。系统架构如图1所示。这一平台结构清晰，简洁明了。易于节目部门的使用，操作简单，只需通过矩阵调度信号源到录像机便可以进行录制。也利于管理人员的维护。该平台能满足有线电视、卫星接收、SDH网和各种直播信号等目前较为常用信号源的收录采集。

图1 收录平台

1.3 系统实际应用当节目信号源为模拟信号时，将信号源通过16X16模拟矩阵调度到录像机，模拟信号源多数来自有线电视机顶盒信号；若信号源为数字信号时，则通过32X32数字矩阵调度，均通过矩阵控制面板调度，只需选择信号源和目的地（录制机）。当前较为常用的是数字信号的录制，录像机使用的是业界品牌知名度较好的松下D955型录像机和索尼蓝光机，录像机存储速率可调25M或50M，蓝光机可选码率格式较为丰富，以满足不同节目素材的需要。存储介质为磁带和蓝光盘。该平台的硬盘收录是一个综合的数据接收系统，以PC为主要载体，搭载亚太东方内容分发网络接收系统软件、以泰文件接收系统软件、接收卡驱动程序、亚太东方录制系统软件，建立在Wondows2000 Professional操作系统上的收录系统。软件模块功能实现如图2所示。目前硬盘收录为固定节目的收录，主要收录节目有寰宇地理、娱乐现场和新华社新闻节目。系统运行稳定，通过良好的人性化软件界面能随时显示当前的运行状态，便于收录人员清楚、放心的使用。

图2 模块功能图列

该硬盘系统可实现视音频信号上载到硬盘矩阵；实现视音频信号按照固定时间点自动输出；通过移动存储设备，直接拷贝使用PC机硬盘下的数字节目文件；通过录像机直接磁带录制。几种方式的灵活应用，极大方便收录工作。

2自动视频收录系统

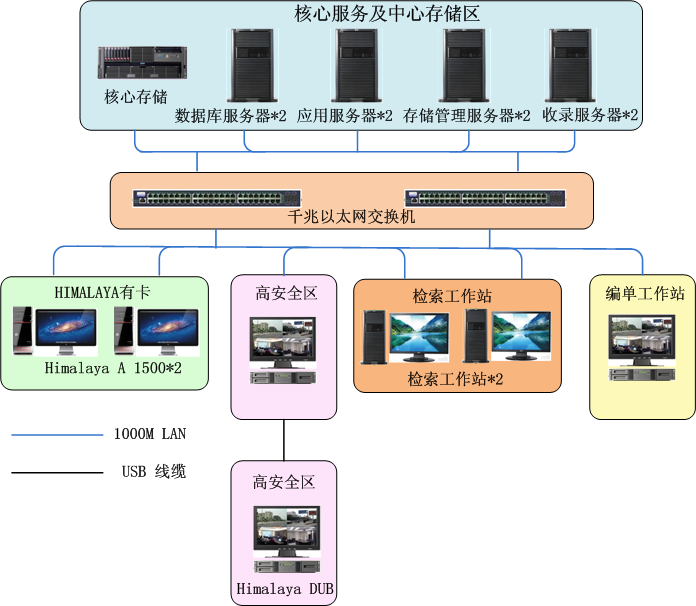

2.1 系统建立以平等、团结、拼搏、奋进为宗旨，第九届全国少数民族传统体育运动会在我省隆重举办。作为宣传报道此次盛会的首席媒体，对各分赛事场馆信号的收录采集必不可少。按照要求，此次报道需及时、生动、能给广大观众留下深刻印象，并采用高清视频标准格式，这就需要建立一套能边采集边编辑还能边传输的高清素材的自动收录系统。通过测试，最后选择自动视频收录系统。该系统能够自动定时录制SDI信号，并将录制下来的信号以素材文件的形式进行保存，素材存放在收录系统中供后期节目制作或作为资料保存。同时具备文件管理、视频剪辑、声音监听、DVD刻录、手动收录、素材生命周期设置等。2.2 系统结构及实现方法收录需要采用分布式多服务器网络化管理，系统内部使用千兆以太网实现控制管理和文件传输。由于收录系统功能较多，故采用8台HP刀片式服务器分别实现功能，将各功能模块独立到各个服务器上实现系统的稳定性。系统结构如图3所示。

图3 系统功能结构图

该系统主要用以完成各类外来信号的调度接收、编辑制作、远程调用、编目存储等工作，可通过远程或本地提交收录申请编单来建立收录计划，收录模式与存储质量可按应用需求灵活定制。在收录完成的同时可根据下单信息自动生成简单编目信息。2.3 系统功能及特点1)定时收录支持同时进行两路SD-SDI或HD-SDI信号收录，系统可设置每天单次收录和多次收录（每次都可以设定年月日以及开始和结束的时间），可按天、周、月的周期来设定收录时间（可以设定周一到周日的某一天及具体时间）作为选择。2)素材剪辑定时收录到的素材，可以在素材剪辑功能中，实现素材的剪辑。同时对于每个子素材可以单独设定输出格式以及调整输出格式的视频和音频参数。3)声视频监听监看可以对正在录制的SDI信号进行实时监看，对已经录制的节目素材进行回放检查。4)自由媒体输出可从录制好的素材中，选择需要的节目素材进行多格式多存储载体的输出，例如DVD，蓝光光盘，P2卡，录像带，实现快速节目输出。5)系统参数设置系统可对各路视音频参数进行设置，高标清录制设定。设置亮度、色调、对比度、饱和度等视频预览参数，以及设置磁盘空间的预警阀值。6)系统特点该系统具有两路高标清兼容录制通道；两路实时监看监听系统；内部千兆以太网传输管理；RAID5磁盘管理箱[1]，超过10TB存储空间；素材生命周期自动控制；全功能非编系统实现节目素材的编辑；多格式媒体文件输出；多种存储载体适配器连接；内外网摆渡隔离系统实现文件安全性。2.4 系统架构与应用系统实际架构如图4所示，该收录系统主要是用于节目自动收录，系统包含有数据库、磁盘列阵[1]、媒体中心、MDS、收录应用服务器、删除服务器、INGEST1、INGEST2两个收录服务器等设备群，各项重要设备都有备份。把信号调入INGEST1、INGEST2两个收录服务器对应采集输入，系统根据编排好的节目单对信号进行录制，对于高、标清信号源，系统自动识别。

图4 系统实际架构图

在实际应用中，由于所使用的收录软件具有良好的交互性，收录人员操作起来易于上手，登录收录管理系统，手动编排下单，建立任务名称，选择码率格式和收录服务器，设置好收录时间（自动收录的起始时间和录制时长），确定编排后任务下达完成。对录制好的节目素材可以进行编辑处理，省去了上下载的时间。对于录制任务进度、各工作站任务日志、设备工作状态等都可以通过软件查询和设置。当出现意外故障时，这极大方便运维人员及时有效的处理。从而更好地保障节目完整的录制。软件操作截图如图5所示。

图5软件操作界面

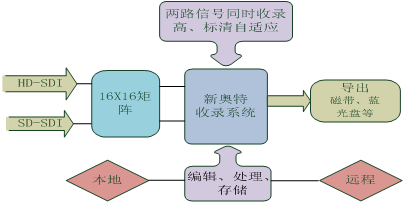

该系统不仅可以本地下单录制、编辑素材，还可以通过千兆网远程操作，目前我台正是这样使用，实际使用拓扑如图6。这样既节约了人力成本，还较大提高了工作效率。该系统运行近三年来，系统可靠稳定，给节目部门带来了便捷和实惠。

图6系统拓扑图

3 整个系统的灵活多样性及安全保障

整个外来信号收录系统不仅能采集模拟音视频信号，还可以采集嵌入音频的SD-SDI和HD-SDI信号。硬盘收录通过接收卡将卫星下行链路传输的信号直接采集，可解码转换为我们需要的文件。在信号源有模拟、数字标清和数字高清，以及传输方式多样化的情况下，本系统能完成不同信号源的采录，满足节目部门的需要，具有较好的实用性、灵活性和便利性。系统的高效运行才能为节目录制提供强有力的保障，为此，我们非常注重整个系统的高稳定性和高安全性。整个系统的重要设备和关键设备都做了备份，各子系统能独立工作，还可以进行嫁接，作为突发情况下使用。做到系统和设备间能灵活互补。整个系统的多数重要设备和关键设备都是双电源设备，而系统设备供电均取自UPS电源，能对设备进行外电闪断时的保护和稳定工作，所有机柜设备均接地。对于机房环境，采用绝缘地板隔开地面20-30CM，方便对机房设备保护和系统布线，而机房常年温度控制在20-25度之间，湿度控制在50%-60%之间，温度和湿度控制在合理范围内设备不容易出现故障。机房做好防雷，防潮。使得整个系统的安全保障措施较高。

4 总结

外来信号收录系统是我台节目素材采集的重要保障，传统的收录方式简单，容易操作；新型自动收录系统快捷、便利。各子系统间互补性较强，满足我台模拟、标清、高清多格式节目素材采集的需要。收录系统的多样化、多方式，在未来的不断发展过程中，系统具有较强的适应发展能力，同时也具有较强的可扩展性，在当前或未来都能满足我台节目信息采集的要求，为我台的发展提供强有力的技术保障。 参考文献[1]宣艳.卫星收录共享网络系统的设计[D].南京：东南大学，2008.[2]高虎.天津电视台全台收录系统设计与应用[J].现代电视技术，2010；08：102-104.[3]徐玲 罗列异.电视收录系系统统改造之探索[J].电视技术，2009；10：70-71. 编辑：中国新闻技术工作者联合会
