DUC的FPGA实现及在EDGE-QAM中的应用
王涛 （国家新闻出版广电总局广播科学研究院）
李俊 （成都德芯数字科技有限公司）
摘 要:针对EDGE-QAM系统的应用，提出了利用FPGA芯片进行DUC处理，外接高速DAC进行数模转换，从而直接输出多通道射频QAM调制信号的方法。对DUC的结构及滤波器、NCO等关键模块的实现进行了阐述，并给出了实现后的实测结果。结果表明该技术非常适合多通道EDGE-QAM的应用，具有较高的输出性能。关键词: 数字上变频(DUC) 可编程门阵列（FPGA） 数字控制振荡器（NCO） 近年来，随着现场可编程门阵列（FPGA）器件在逻辑规模和处理速度方面性能的快速提高，可以利用FPGA来实现高速大规模的数字运算及信号处理[1]。数字上变频DUC（digital up conversion）就是其中的一种典型应用，可以用于EDGE-QAM调制器的设计中，替代传统的模拟上变频器，从而实现基带调制信号到直接数字射频信号的输出。大规模的FPGA可以很容易的实现多通道的QAM调制编码及DUC，再结合高速DAC实现数字到模拟信号的转换，可以实现低成本，多通道的QAM调制。本文介绍了一种利用高速FPGA进行DUC处理，并实现32通道EDGE-QAM调制的应用，并给出实测结果。该设计实现了32通道的方根余弦滚降成型滤波，DUC数字上变频处理，并通过DAC转换为模拟信号输出。最终数字信号采样率达到2048Msps，输出频率范围为36~860Mhz，输出信号带宽为768Mhz，每个载波输出频率可单独在768Mhz范围内任意可调整。1．DUC的总体结构及各模块介绍
DUC主要由数据采样率提升，数字混频等模块组成。其中采样率提升模块包括对数据进行插值及低通滤波，提高输入信号的采样率。在高的采样率下，配合数字混频模块，采用数学运算的方法，直接将信号混频到射频频率并输出。由于混频采用的是数字运算的方法实现，因此可以避免传统模拟上变频器因为模拟器件IQ不匹配的误差，具有非常高的性能，再配合高速的DAC器件，可以直接输出射频的调制信号。本设计的DUC模块结构如图1所示，主要由3级内插及滤波模块及3级NCO混频模块组成。内插模块实现数字信号采样率的提升，以达到最终的2048Msps采样率。混频模块实现数字信号频谱搬移，实现32通道每个通道输出频率的独立调整，具有很大的调节范围和很小的调节步进。图1 DUC模块系统构架

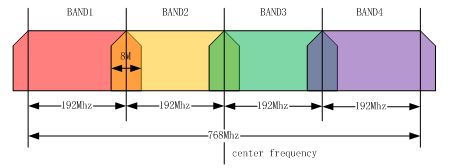

设计所采用的主系统时钟为256Mhz，在数据的采样率低于256Msps时，采用分时复用的方法进行串行计算以节省资源。在stage3及以后的处理，数据的采样率大于256Msps时，采用并行计算输出进行串行拼接以达到较高的处理速度。stage1模块是DUC与QAM调制的FEC部分的接口，将映射之后的符号进行方根余弦滚将滤波、2倍插值、以及分数倍插值将采样率插到固定的32Msps，以便于后续的DUC处理。由于QAM调制要求符号率可变，调节范围为1~7Msps，因此每通道符号时钟为8Mhz，最后一级需要进行分数倍插值，以插到固定的采样频率，以便进行后续的滤波及混频操作。stage2为3级两倍内插操作，由于每级都是两倍内插，因此滤波器采用半带滤波，由于滤波器有一半系数为零，能够减少一半的乘法操作，比较节省FPGA内部的乘法器和加法器资源。同时也有比较好的频率相应。经过3级升采样滤波后基带信号采样率可以提升到256Msps。之后是NCO256模块，在256Msps的采样频率下，将32通道的基带信号分配到4个NCO子模块内，每个通道数据只能分配到其中的一个NCO子模块，分配之后每个子模块进行基带信号的混频及混合，每一路的输出信号带宽可以达到192Mhz，在一个NCO子模块内最多可以合成24个8Mhz的QAM信号或者32个6Mhz的QAM信号。stage3为3级两倍内插操作，由于采样频率高于256Msps，因此采用并行操作才能实现高的采样率。滤波器同样采用半带滤波，经过3级升采样滤波后基带信号采样率可以提升到2048Msps。最后是NCO2048模块，将4路信号进行混频及合成。每路信号的中心频率间隔192Mhz，再进行合成，可以将射频频谱进行拼接，得到总带宽为768Mhz的基带信号。经过这样的处理，最终实现输出32个QAM通道射频输出频率单独可调，并且总输出带宽可达768Mhz。如图2所示：图2 DUC输出频率分布图
2．DUC核心模块设计
2.1 DUC中滤波器的设计要实现基带成型，根据DVB-C调制标准[2]，需要采用方根余弦滚降（SRRC）滤波器，滚降系数为0.15。通过matlab进行滤波器设计，要实现60db的阻带衰减，需要用96阶的FIR滤波，滤波器的频响特性如图3所示：图3 方根余弦滚降（SRRC）滤波器幅频响应
设计的SRRC滤波器滚降系数为0.15，通带纹波小于0.01db，阻带抑制可达到75db。滤波器采用FPGA的专用乘法器实现，FPGA采用Altera的Arria5器件，可以实现超过300Mhz的乘累加操作，完全可以满足设计要求。由于主系统时钟为256Mhz，而DVB-C的符号率不超过7Mhz，考虑到SRRC滤波内插补零的点可以不参与运算，因此一个滤波器可实现32路数据即16个IQ调制通道的滤波。因此整个32通道QAM调制通道只需要两个SRRC滤波器即可实现。同理，2倍内插也滤波器采用Matlab设计。stage1里紧跟SRRC之后第一级2倍内插采用23阶系数即可实现。由于是2倍整数内插，采用半带设计，滤波器系数有一半为零，可以减少一半的运算量。由于中心抽头系数为0.5，可以采用移位实现而不用耗费乘法器。再去掉为零的系数及考虑系数对称，实际只用计算6个乘法即可实现滤波器的运算，可以大大减小FPGA的乘法器消耗。滤波器设计通带范围为0.3，系数量化到16bits，可以实现80db的阻带衰减。该滤波器的频响特性如图4所示：图4 2倍内插滤波器幅频响应
2.2 DUC中NCO的设计该设计中的混频由由3级NCO模块实现，分别工作在32Msps，256Msps和2048Msps采样频率上。三级NCO组合，可以实现每个载波输出频率单独可调，调节步进为1khz，输出频率范围为36~860Mhz。NCO32混频器为stage1与stage2之间的混频器,可调节频率步进为1Khz，范围为+/-0.5Mhz。NCO256混频器为stage2与stage3之间的混频器,可调节频率步进为0.5Mhz，范围为+/-128Mhz。NCO2048混频器，为stage3之后的混频器,可调节频率步进为4Mhz，范围为+/-1024Mhz。以上3级混频可实现+/-1024Mhz，步进1khz的混频，可将任一基带载波混频到任一范围内的射频频率，完全能满足设计需求。在数字系统中，广泛的采用NCO产生正交的本地震荡信号，即正、余弦信号。随后与输入信号相乘来实现混频操作。而NCO的设计通常采用坐标旋转数字计算（CORDIC）算法来实现或者查找表（LUT）来实现[3]。CORDIC算法采用迭代运算计算出需要的cos，sin值，它能达到的精度受迭代次数影响。要提高计算精度，需要增加CORDIC算法的迭代次数，这会导致逻辑资源的增加及逻辑延时的增加。而基于LUT的方法则比较简单直接，将cos，sin值存在rom中，只需要一个相位累加器进行累加得到相位地址，并根据相位地址从rom中查找得到所需要的cos，sin值即可。该方法适合相位分辨率略低一些的应用，否则rom的容量就会非常大。ROM可以采用FPGA内部嵌入的RAM块实现，可以达到非常高的速度。而ARRIA5的FPGA中有大量的RAM资源可以使用，因此本设计主要采用的是LUT查找表实现。具有结构简单，运算速度高，切换时间小，便于并行运算的优点。因此综合考虑，NCO32工作频率在32Msps，要实现1Khz的频率步进，需要16bits的相位精度才能满足要求。如果cos，sin值采用16bits位宽，需要2^16*16*2=2Mbits的RAM，消耗RAM块资源太多。因此采用CORDIC算法实现，迭代16次可以满足设计的精度要求。NCO256工作频率在256Msps，要实现0.5Mhz的频率步进，只需要9bits的相位精度即可满足要求，采用查找表方法实现也只占用很少的FPGA的RAM块资源，因此本设计中采用查找表的方法实现，相位累加器采用9bits，步进1bit代表0.5Mhz。NCO2048工作频率在2048Msps，要实现4Mhz的频率步进，同样只需要9bits的相位精度即可满足要求，因此也采用查找表方法实现。同时由于主系统时钟为256Mhz，因此需要同时采用8个NCO单元进行并行运算，每次计算8个顺序相位值的数据。在FPGA输出时，由专用的硬件serdes电路[4]将并行数据转为正常的采样率为2048Msps的串行数据输出。3．FPGA实现及验证

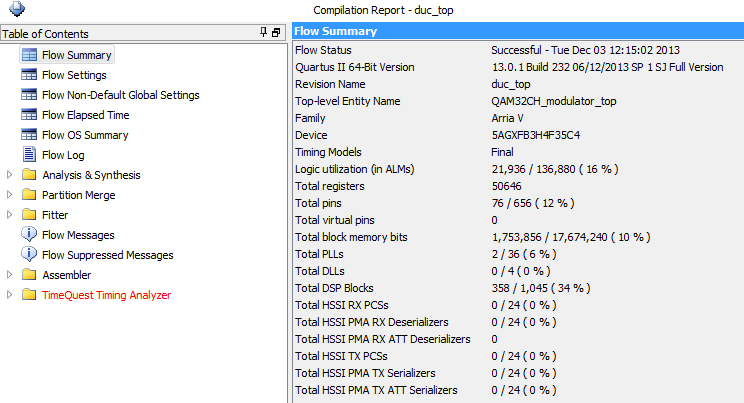

基于本设计的EDGE QAM调制器是基于Quartus II 13.0进行编译的[5]，最终在Altera公司Arria V系列5AGXFB3H4型号FPGA上实现EDGE-QAM的设计。实现了32通道的复用加扰及QAM编码调制。FPGA编译后DUC部分的资源占用如图5所示：图5 DUC模块编译资源占用报告
如图所示，经过合理设计，DUC模块只占用极少部分的FPGA资源，共使用21936个ALM，占该FPGA总资源的16%；358个DSP Blocks，占总资源的34%。DUC部分工作在256Mh时钟频率，可以实现总输出带宽为768Mhz，每个QAM调制通道频率步进为1khz，每个调制通道输出频率在768Mhz范围任意可调节。DAC选择ADI公司的AD9739。该ADC为14bits，2.4GSPS的高速DAC，有两个LVDS输入通道，每个输入通道最高速率为1.2Gsps，最高可输出960Mhz的射频信号。DUC数据输出通过FPGA的serdes输出给DAC，进行数模转换后直接输出射频信号。采用本设计的EDGE QAM调制器射频输出采用Agilent N9020A频谱仪和R&S ETL信号分析仪测试，实际射频输出频谱及星座图如图6和图7所示，完全能达到设计的射频输出带宽，具有很高的射频输出带肩比和MER值。图6 EDGE QAM射频输出频谱 图7 EDGE QAM射频输出星座图
