应急广播农村大喇叭系统现状分析
马艳 丁森华 张智军
（国家新闻出版广播电影电视总局 广播科学研究院 北京 100866）
摘 要 应急广播农村大喇叭系统在有效应对抗自然灾害、积极宣传地方政务、促进农村广播事业等方面发挥着巨大作用。目前福建、浙江、四川、青海等多地区已完成或开始了农村大喇叭系统的改造建设，致力于形成一套可管可控、标准规范、安全可靠的农村大喇叭系统。基于我国广电网络现状，目前应急广播农村大喇叭系统实现的主流方式包括：基于有线/无线RDS调频副载波、基于IP网络、和有线/地面数字电视TS流传输的三种方式，本文将对这三种方式进行分析，为日后应急广播农村大喇叭系统建设提供参考。关键字 应急广播 村村响 RDS调频副载波 IP网络 TS流传输1 背景介绍
针对农村及边远山区应对和处置自然灾害能力弱的问题，一些地区因地制宜建成了覆盖“县-乡-村”的应急广播农村大喇叭系统。农村大喇叭系统的建设工作已经得到了全国各级广电部门的普遍重视，农村大喇叭系统的建设正在从部分地区的试验试点阶段进入各地全面推进阶段。在国内重庆、陕西、福建、浙江等省、区、市已经建成农村大喇叭系统，新疆、四川、海南、青海、甘肃、山东、山西、江苏、江西、内蒙等省、区已经开始了农村大喇叭系统的建设工作。为充分利用现有传输覆盖和农村大喇叭资源，建设基于调频副载波传输[1][2]、基于有线网络IP传输[3][4]、基于数字电视TS流传输[5]等3类典型农村应急广播大喇叭系统，实现县、乡、村三级平台互联、终端可管可控。2 基于RDS调频副载波的村村响系统

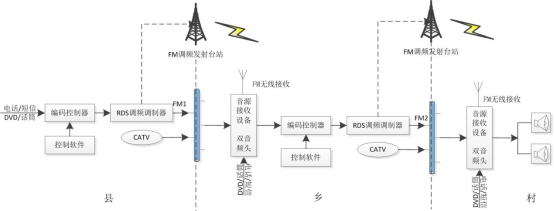

2.1 适用条件通达有线电视网络的地区利用有线调频共缆副载波的方式传送应急广播调频信号。有线网络未通达的地区，可利用无线调频副载波广播传送村村响广播信号。2.2技术原理调频副载波技术是将应急广播音频信号和指令信息采用FM调频调制的方式, 调制87-108MHz频段内。87-108MHz频段上可以传输多个副频点，以保证传输多路应急广播，每个副频点的主载波上用于承载应急广播音频信号，同时应急广播相关信息和指令调制在调频广播中闲置的53-100kHz或15-100kHz的副载波频带中。目前基于该技术的应急广播农村大喇叭系统有两种实现机制：县乡村三级并联和县乡村三级级联。（一）县乡村级联系统图1 RDS调频副载波级联系统

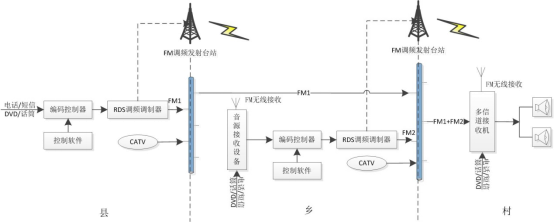

如图1所示，平台主要由控制软件、编码控制器、RDS调频调制器、音频接收设备组成。控制软件实现应急指令的生成，编码控制器完成对应急广播节目和信息的制作，RDS根据应急节目和指令内容，完成RDS负载播的调制，音频接收设备配置在乡、村平台实现音频信息的接收。县平台可接收音源通常包括电话、短信、喊话、音频节目等，输出可根据地域情况决定采用有线或者无线的传输方式；乡平台可接收音源通常包括电话、短信、喊话、音频节目、以及上级接收的音源等，输出可根据地域情况决定采用有线或者无线的传输方式；村平台可接收音源较简单通常可以接收电话、喊话、、以及上级接收的音源等，通过小调频或者馈线等方式接到大喇叭。县乡村三级在接收应急广播信号时，采用级联的形式，县平台通过频道FM1播出应急广播，到乡平台接收后转到频道FM2上播出应急广播。乡平台配置双收音头接收设备，主频在日常广播上，副频在FM1上循环扫描，播放县里传来的应急广播。村平台配置双收音头接收设备，主频在日常广播上，副频在FM2上循环扫描，播放乡里传来的应急广播。（二）县乡村并联系统图2 RDS调频副载波并联系统
如图2所示，县乡村三级在接收应急广播信号时，采用并联的形式，县平台通过频道FM1播出应急广播，直接传到村平台进行接收。乡平台通过频道FM2播出应急广播，直接传到村平台进行接收。村平台配置多信道接收设备，主频在日常广播上，副频在FM1、FM2或更多频道上循环扫描，通过判断是否有节目以及节目优先级进行播放。在传输的过程中乡平台不对县级播出的节目进行接收，有线前段只起到中转的作用。2.3优缺点分析基于有线调频副载波的技术由于调频广播信号通过有线网络传输，传输质量高，失真小，可靠性高，建设运行成本低，是传输调频信号的理想方式。在有线网络通达的地区可以采用有线调频副载波，在有线网络尚未通达的部分地区，采用无线调频副载波进行补充，可以满足较偏远地区应急广播技术的实现。在进行网管监控或终端状态监控时，需要规划其他网络通道实现回传，给建设带来不便。在现有技术条件下，县乡级实现多路并发时需要增加相应的调制设备数量，会增大开销。3 基于IP网络的村村响系统

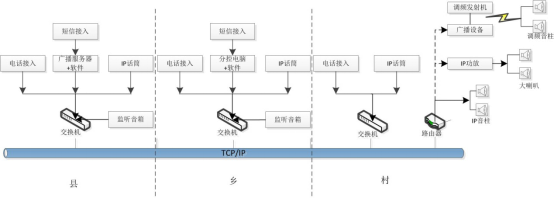

3.1 适用条件该技术适用于有线网络已通达且完成IP改造的地区，无需重复布线，在不影响有线电视广播信号传输的情况下，以单播、组播、全播等方式实现多路广播信号与应急广播相关信息指令IP数据包的并行传送。3.2技术原理图3 IP网络
县、乡、村三级的音频广播接入方式都可以采用IP电话接入、短信接入、IP话筒接入的模式实现，其中短信接入目前主要通过短信网管实现。音频输入后通过服务器或相关模块，编码为IP数据包，通过交换机发送到IP网络中进行传输，IP数据包包含了应急广播节目内容、信息内容、以及播发区域等信息。在村级平台，根据本村网络建设情况可以采用IP通道、小调频、或是功率馈送的方式将信息传送到终端大喇叭。3.3优缺点分析采用有线网络IP技术实现应急广播，具备安全、可靠，双向传输、可管可控，通信流畅的特点。并且软件可实现远程操作在线升级和管控，容量可以根据需要不断扩展，可传输高保真音质以满足任何广播需求，利用IP网络特点可以方便的实现多路并发的功能。具备双向能力的有线网络IP通道也为日常网管和应急演练提供了便利条件。但是该技术对于有线网络的IP和双向改造具有较高要求，有线网络电视没有通达且没有进行IP改造的地区无法使用该技术。4 基于TS流传输的村村响系统

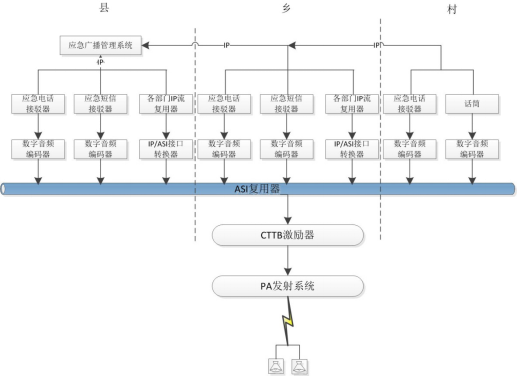

4.1 适用条件该技术适用于有线/地面数字电视网络已通达的地区，无需重复布线或布点，可满足平台并发能力，可实现日常节目与应急信息的共同传输，但需要单独规划应急广播频点或占用现有广播电视频道。通常情况下乡村两级不具备有线TS适配封装和复用的功能，需要将应急广播音频和指令回传到县级处理后再传送。本章以数字地面电视为例进行说明。4.2技术原理图4 TS流地面数字电视传输
县、乡、村三级平台可以根据本级的需要配备应急电话接驳器、应急广播短信接驳器、IP复用器、话筒等，通过电话、短信、IP广播、喊话等方式实现应急广播节目与指令的发布。其中，应急电话接驳器、应急广播短信接驳器、话筒需要通过数字音频编码器编码标准格式TS流后送入ASI复用器，IP广播传来的信息通过IP转ASI接口设备后再送入ASI复用器，复用流再通过激励器进行发射。由于乡、村普遍不具备TS适配封装和复用的设备，所以乡、村的节目与指令信息要通过IP网络回传到县级管理系统，在封装成TS流后进行播发。4.3优缺点分析此技术的优点在于可以采用MPEG-2数字音视频信号进行传输，质量高，失真小，可以传送音视频文本等多种形式的应急广播，以满足今后应急广播村村响发展的需求。但是此技术受限于目前有线/地面数字电视网络在县级以下通达情况，以及县级以下平台TS流适配、复用、加扰等设备的部署情况，在不具备TS适配、复用等功能的平台（如乡镇、行政村）无法实现本地插入，不具备脱离上级独立进行应急广播播出的能力。同时，需要单独规划应急广播频点，或占用现有广播电视频道来完成应急广播节目的传输。
