全媒体会客厅

全媒体会客厅

（沈阳广播电视台）

一、单位概述

沈阳广播电视台拥有77年的历史。广播开播于1945年，电视开播于1979年。2010年，两台合并组建沈阳广播电视台。2018年，确定为市政府直属事业单位，实行企业化管理，归口市委宣传部领导。2018年《芒种》《诗潮》转隶沈阳广电。

沈阳广播电视台拥有一个城市门户APP“云盛京”，沈阳新闻广播、辽宁生活广播、辽宁音乐广播、辽宁都市广播4个广播频率，沈阳新闻综合频道、辽宁经济频道、辽宁公共频道3个电视频道以及近百个头部平台发布号，收听收视用户、读者、粉丝等受众超过5000万，沈阳广电已初步架构起移动端优先、大小屏互动、矩阵式发布的全媒体传播体系。

沈阳广播电视台以应用场景建设推进媒体的数字化转型，构建出“一室一馆一基地，一厅一场一空间，一区一店一房一平台”的“十个一”创新应用场景和机会场景，即“5G+4K/8K+AI”实验室、沈阳广电传媒文化博物馆、沈阳原创基地、沈阳全媒体会客厅等为实现数字产业化、产业数字化打开了广阔空间。沈阳广播电视台的内容产品多次获得中宣部“五个一工程奖”等重要国家级奖项。

二、项目建设团队

项目为沈阳广播电视台组织实施完成，由台党政人力资源综合部、全媒体技术中心、综合保障部等多部门共同完成设计及建设工作。该项目依托沈阳浑河景观优势在新基建环境下构建的全媒体演播平台，创造性地将会客厅从物理概念拓展到“广域、全媒”的互联网大传播概念，以浑河风光为实时背景，采用4K超高清标准录制、5G实时信号传输，同时集成人工智能、云计算等高新技术，构建了广播、电视、新媒体全渠道全覆盖的先进内容制作平台，形成完整的全媒体内容传播能力。

三、创新性

全媒体会客厅是将集合4K超高清、5G、AI、VR及鹰眼等多种高新技术融合打造的新技术应用传播平台，技术、业态、应用场景均具有创新性。

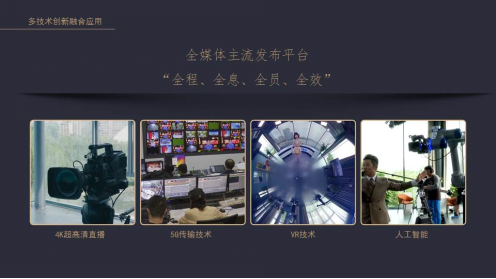

（一）多技术创新融合应用

全媒体会客厅全系统采用4K超高清技术，使用“艺卡”智能移动拍摄系统与摇臂机器人进行协同辅助拍摄。系统将4K超高清信号、VR视频流、鹰眼视频流通过广电5G和移动5G进行链路信号传输，并在大屏及新媒体移动终端呈现。会客厅不仅支持大小屏节目同步直播，借助会客厅平台，还支持VR慢直播、鹰眼慢直播以及常态化的VR节目录制播出。

会客厅不仅可以通过5G网络实现了4K超高清信号的公网传输，还可以支持4K超高清云录制和云剪辑，相关的技术标准经测试也达到了《中央广播电视总台5G媒体应用白皮书（2020版）》要求。

值得一提的是，“艺卡”智能移动拍摄系统是沈阳广播电视台与沈阳新松机器人公司、成都索贝公司共同研发的智能化辅助拍摄系统。“艺卡”拍摄机器人是以复合机器人为智能运动主体，通过人机交互镜头规划，将摄像机、复合机器人高度融合，实现了拍摄自动化、精准化，更有利于4K超高清画面呈现。

（二）业态创新

全媒体会客厅不仅具备超高清电视演播室大屏端直播功能，还具备高科技和全媒体传播的属性。

会客厅是沈阳广电新技术应用创新平台和实验室，是沈阳广播电视台与辽宁北方联合网络共同打造的广电5G应用创新中心。在2020年8月18日BIRTV2020云展上，沈阳广播电视台将全媒体会客厅作为沈阳广电5G应用创新中心，以云参展的方式，在BIRTV官网直播通道上向全国广电同行和专业观众进行了新技术融合创新应用的集中展示。2020年12月22日，与沈阳市外办合作，以会客厅作为沈阳城市宣传国际窗口，共同完成了 “云上节目幸福中国-外媒记者云参访”暨沈阳“一带一路、一路有你”国际推介日活动，活动当日现场与欧洲多国记者进行在线互动交流。

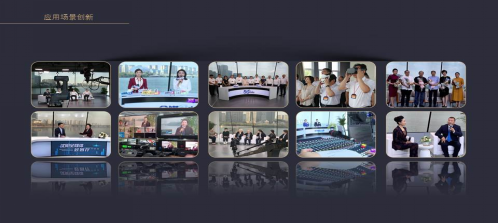

（三）应用场景创新

全媒体会客厅建设灵感来源于央视澳门回归直播活动的通透式演播室。沈阳广播电视台在全媒体会客厅选址过程中得到了沈阳市政府的大力支持。会客厅周边风景秀丽、环境优美，直播主景区背景选取了沈阳浑河沿岸的地标性建筑，通过4K超高清技术将沈阳最美的城市风光进行了展示。

四、项目背景和目标

本应用案例位于沈阳浑南市民公园内，拥有浑河“一河两岸”的中央景观带中心视角板块，以5G+4K技术、智能拍摄技术为技术支撑，以媒体融合为发展方向，实现了各级制播云平台间互联互通、融合共享，打通了传统媒体与新媒体在经营管理、内容生产等方面的壁垒，优化了制播生产体系及传播方式，并利用VR/AR、大数据、鹰眼等新技术，形成适用于各异用户偏好、媒介形式的产品矩阵，大大丰富超高清电视节目的有效供给。项目建设将助力沈阳广电提高媒体竞争力，做大做强广电产业，孵化出适应未来5G信息化时代的产品矩阵，在行业内形成引领性并在创新发展等方面具有带动作用与示范作用，更好的助力沈阳建设国家中心城市。

五、技术应用

全媒体会客厅是沈阳广播电视台媒体深度融合与技术创新的应用案例，将4K超高清、5G、VR/AR、人工智能、鹰眼等先进技术进行了有机融合，由技术生态基础层的各类技术和平台通过组合和开发构建而成，打造了具有“全程、全息、全员、全效”功能的全媒体主流发布平台。案例主要由4K演播室系统、智能移动拍摄系统、5G传输系统、全媒体传播平台四个基础层技术平台构成,实现了从前期拍摄到终端显示，端到端系统部署，系统专业性符合相关技术标准白皮书，经济性、实性高。具体情况如下：

（一）4K超高清演播室

全媒体会客厅是我们以经济型、轻量型、标准化为原则建设的一个4K演播室，系统建设我们执行了4K 3840×2160分辨率、50P、10bit，BT.2020色域，HLG HDR等技术标准。系统采用了包括艺卡、机器人摇臂等智能拍摄系统，共设计4机位。系统整体采用12G基带架构，符合技术人员原有工作习惯。系统支持4K、高清制播，可以制作4K超高清HDR、BT.2020色域及高清SDR、BT.709色域节目，对于高清节目系统采用末级下变换方式实现。系统根据实际需求设计，可实现同时最多2路上变换及1路下变换，转换器支持1080 50 i /60，1080 50p /60及4K等多种格式，支持BT.709及BT.2020，支持SDR、HLG/PQ等转换。系统可以录制支持XAVC、ProRes/DNxHR等多种格式，支持多通道录制，便于素材交换及编辑。系统主预监采用1000nit HDR监视器监看。整体架构清晰、信号即插即用、调配灵活、操作直观简洁、维护方便。

（二）AI智能移动拍摄系统

系统拍摄采用智能化的艺卡智能拍摄系统、摇臂机器人与常规机位配合的方式，其中摇臂机器人拍摄运动时画面镜头起动和停止完全没有抖动，保证了每一个起停画面视频都可正常使用。机器人云台使用长焦镜头拍摄时，还可实现有效的长焦防抖拍摄。通过AI人工智能方式按运动时间和运动节点，自动生成多达7个运动节点的运动轨迹，实现平滑曲线运动，确保了复杂运动视频的拍摄。可根据拍摄时画面的中心点自动追踪，当手动控制摇臂XYZ轴运动时，机器人云台可自动左右和俯仰运动追踪画面，保持画面中心点不变，极大的方便了使用时摄像人员的快速构图。

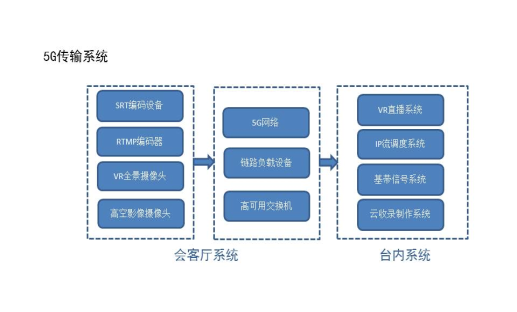

（三）5G传输系统

5G传输系统主要由5G传输网络、高可用链路负载设备、交换机和编码设备构成，满足了会客厅直播信号网络回传的需要，配合台内云收录制作设备、VR直播系统、IP信号调度系统可以实现4K信号回传、4K超高清云录制云制作、VR直播、新媒体直播等功能。

我们使用了SRT公网编码器、TVU 4K编码器和高清编码器来完成不同的信号编码传输需求。其中SRT编码器可以实现4K信号 H265编码超低延时公网传输，4K编码器支持RTMP推流可以满足4K节目云收录及日常节目小屏直播的需求。

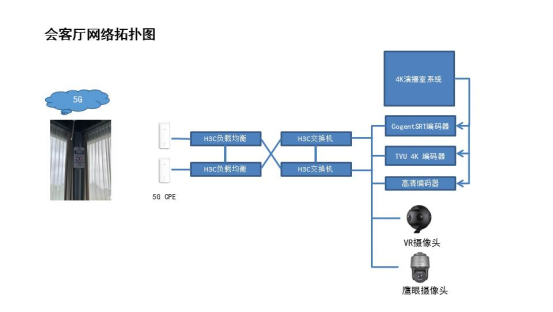

在全媒体会客厅我们采用广电5G网络的覆盖，广电5G也成为我们主要的传输线路。广电5G传输链路配合H3C 的F1010链路负载安全网关一体机和S5024交换机完成了高可用IP网络搭建，满足会客厅现场各业务网络需求。现场网络具有以下特点：

1、高可用

传输网络使用了包括广电5G、移动5G及备用微波线路多条传输线路，配合H3C链路负载设备和交换机搭建的冗余高可用网络，满足会客厅业务对网络高可靠要求。

2、大带宽

 经实测，广电5G网络具有1.5Gbps最大下行能力及370Mbps的上行能力，满足4K超高清信号H265编码压缩传输、4K节目云录制云制作及VR直播的带宽要求。

3、低延时

广电5G网络具有10ms的低延时传输性能，能够实现4K超高清信号使用SRT协议、H265编码 、50Mbps、 延时小于1秒的公网传输。

（四）全媒体传播平台

全媒体会客厅4K超高清信号、高清信号通过编码设备依托5G网络回传台内，与台内的VR直播平台、IP流调度系统、信号调度中心等系统结合，满足节目多形式传播的需求，可以实现会客厅现场VR慢直播、节目手机小屏同步分发，与台内演播室大屏联动直播等多种节目传播形式。VR全景直播突破平面屏幕框的限制，开拓了节目表现空间和表达模式。

六、社会经济效益和行业示范推广价值

全媒体会客厅已成功举办大型主题“升级思考 洞见价值”的2020沈阳地产掌门峰会和618直播带货节启动仪式。峰会运用5G全媒体直播形式，由辽沈地区地产行业垂直风向标《一明说房》主持人一明担当主持，汇聚沈阳地区地产区域掌门人，共同探讨地产行业高质量发展的新探索和路径。项目优化了电视节目生产制播链的同时也汇聚了大量粉丝和人气，开创了主流媒体内容生产新局面。作为第二十九届北京国际广播电影电视云上展会重要版块，沈阳广播电视台5G应用创新中心在全媒体会客厅正式揭牌，并通过BIRTV2020官网在线直播，向外展示了沈阳广播电视台在“5G+4K”领域、人工智能领取取得的成果，对外展示了会客厅的云收录云制作功能、VR慢直播和艺卡智能拍摄机器人二代产品，吸引了众多网友关注。

两年来，沈阳市委市政府主要领导、工程院院士王天然、中国烹饪大师刘敬贤、著名演员何赛飞、篮球明星杨鸣等百余名各界知名人士、专家大咖做客全媒体会客厅，接受专访；“普法一日”——国家宪法日大型活动、建党百年精神谱系系列访谈—庚续精神节目等多项重大城市活动在全媒体会客厅实现了全媒体直播，充分实现了全媒体跨域互动传播的强大网络平台功能，全程、全息、全员、全效地讲好沈阳故事、传播好沈阳声音、树立好沈阳形象。全媒体会客厅构建了一个覆盖城市核心地段，集文化、科技、媒体、产业为一体的全新发展平台，打造“文化+”产业之源和创新之光，丰富和优化沈阳全媒体传播生态系统，成为了沈阳高端的文化地标。目前，其他省会级广播电视台已向我台学习借鉴相关建设经验并开展类似项目建设工作。
